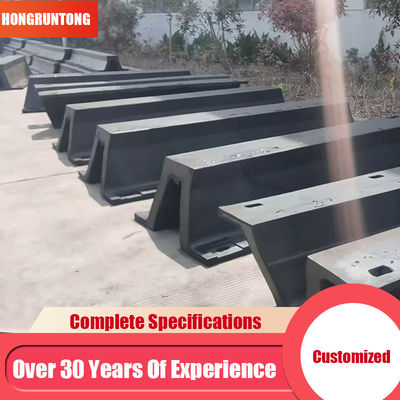

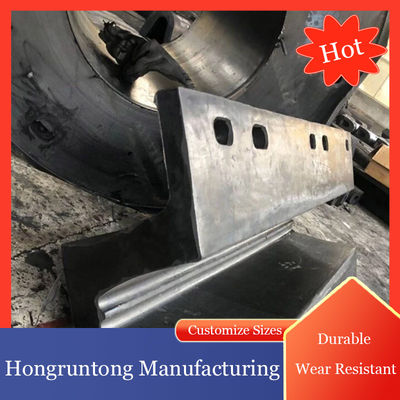

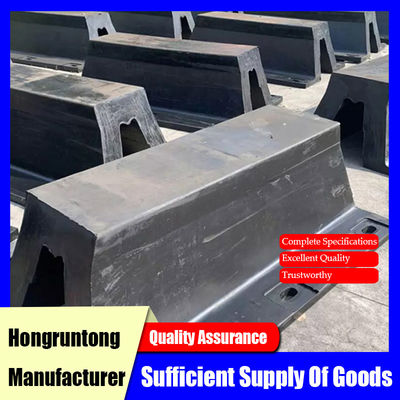

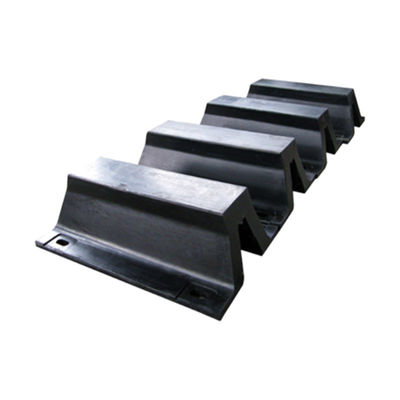

아치 고무 펜더 높은 에너지 흡수 긴 서비스 수명 쉬운 설치
설명
아치 러버 펜더 (Arch Rubber Fender) 는 항구 구조에 낮은 반응력을 유지하면서 항구 기착 중 높은 충격 에너지를 흡수하도록 설계된 무거운 용량 항구 보호 시스템입니다.아치 모양 의 몸, 강화 된 해상 고품질 고무로 형성 된, 안정적이고 효율적인 변형 패턴을 제공하여 다양한 기착 조건에서 선박과 항구에 대한 신뢰할 수있는 보호를 보장합니다.독특한 VV 프로파일은 최적의 부하 분포와 최소한의 선체 압력을 허용합니다., 해양 산업에서 가장 효율적인 고체형 보호 장치 중 하나입니다.
홍런톤의 아치 고무 펜더는 까다로운 항구 및 해상 환경에서 장기적인 성능을 위해 설계되었습니다. 고강성 천연 및 합성 고무 화합물로 제조되었습니다.그들은 오존에 저항합니다., 자외선 방사선, 소금 물 및 기계적 마모. 콤팩트 구조는 새 및 기존 기어 벽, 기어 및 기어에 쉽게 설치 및 정렬 할 수 있습니다.펜더는 수직 또는 수평으로 설치 될 수 있으며, 향상 된 마찰 제어 및 내구성을 위해 UHMW-PE 얼굴 패드 또는 전면 패널과 결합됩니다..
사례 연구: 항만 근대화 프로젝트
동남아시아의 바쁜 화물 터미널은 노후형 실린더 펜더로 인해1 000 DWT 컨테이너 선박항구 당국은 더 작지만 더 강한 펠더링 시스템을 요구했으며 에너지 흡수 향상과 낮은 반응 힘을 얻었습니다.
홍콩항공이 설계하고 공급한 아치 고무 펠더는 V800H형으로, 기착장의 250m 구간에 설치되었습니다.각 단위는 65±5 Shore A의 강도 등급을 가진 고밀도 고무 인체와 통합 된 강철 뒷판을 갖추고있었습니다.12개월의 연속적인 서비스 후, 항구 엔지니어들은 선체 접촉 스트레스의 38% 감소와 항구벽의 구조적 손상을 기록하지 못했습니다. 유지보수 빈도는 크게 감소했습니다.그리고 터미널은 부드러운 달성, 더 빠른 기착 작업.
이 설비의 성공은 제한된 유지보수 기회와 높은 교통량 항구에서 Hongruntong Arch Fenders의 뛰어난 신뢰성을 입증했습니다.현대 해상 인프라를 위한 지속적이고 비용 효율적인 솔루션으로서의 명성을 재확인.
사양
|
제품 이름 |
아치 고무 펜더 |
|
|
소재 |
천연 고무, 실리콘 고무 |
|
|
색상 |
검은색 또는 맞춤형 |
|
|
표면 |
부드럽다 |
|
|
크기 |
높이 |
200~1000mm |
|
길이 |
1000~3500mm |
|
|
모든 크기를 사용자 정의 할 수 있습니다. |
||
|
물리적 특성 |
폴리머 함량 |
100% 처녀 |
|
작업 온도 |
-50°C~240°C |
|
|
팽창 강도 |
≥16 Mpa |
|
|
밀도 |
90+/-5 100mm 당 |
|
|
단단함 |
50-70 (해안 A) |
|
|
길쭉함 |
≥400% |
|
|
특징 |
1높은 온도 저항성 |
|
|
2. 탁월한 찢기 저항성, 기름 저항성, 노화 저항성 |
||
|
3산업용 산과 알칼리에 내성이 있고 탄력성이 좋습니다. |
||
|
42002년 PIANC 기준으로 만들어졌습니다. |
||
|
적용 |
다목적 터미널, RoRo 램프, 여객선 터미널, 배 |
|
|
모델 |
W |
B |
F |
C |
H |
|
[mm] |
[mm] |
[mm] |
[mm] |
[mm] |
|
|
HM-ARF200H |
400 |
320 |
145 |
128 |
200 |
|
HM-ARF250H |
500 |
410 |
175 |
160 |
250 |
|
HM-ARF300H |
600 |
490 |
225 |
196 |
300 |
|
HM-ARF400H |
800 |
670 |
300 |
260 |
400 |
|
HM-ARF500H |
1000 |
840 |
375 |
325 |
500 |
|
HM-ARF600H |
1200 |
1010 |
450 |
390 |
600 |
|
HM-ARF800H |
1600 |
1340 |
600 |
520 |
800 |
|
HM-ARF1000H |
2000 |
1680 |
750 |
650 |
1000 |
특징
낮은 반응력으로 최적화된 에너지 흡수
곡선 V 모양의 디자인은 역학적 충격 에너지를 제어 된 변형으로 효율적으로 변환하여 도크 구조에 대한 반응 부하를 최소화합니다.이 방식 은 다양한 배 배 배 배 배 를 안정적 으로 매장 시키도록 합니다., 구조적 피로를 줄이고 선박과 항구 자산을 보호합니다.
더 강한 내구성 을 위한 강화 된 고무 화합물
각 펜더는 고품질의 고무로 만들어지고 합성 폴리머로 혼합되어 찢어지기 저항성, 탄력성 유지 및 환경 보호를 강화합니다.이 화합물 조식은 오존에 대한 특별한 저항력을 제공합니다., 자외선, 바닷물, 노화, 열대 또는 오염된 해양 대기에서도 서비스 수명을 연장합니다.
콤팩트 한 디자인 과 쉬운 설치
아치 펜더는 가볍고 모듈형으로 평면 및 곡선 기어 벽에 빠르고 안전하게 설치 할 수 있습니다. 표준 앵커 볼트와 가루화 철판은 강한 고정을 제공합니다.선택적인 UHMW-PE 얼굴 패드는 마찰과 표면 마모를 줄입니다.이 콤팩트한 구조는 제한된 공간의 후장 또는 확장 프로젝트에 이상적입니다.
온도 및 유동 변동에도 불구하고 일관성 있는 성능
고무의 안정적인 탄력성은 극한의 기후에서 신뢰성 높은 성능을 보장합니다.피드러가 일관된 에너지 흡수와 압축 회수를 유지합니다., 최소한의 유지보수 요구 사항과 함께 장기적인 보호를 보장합니다.
신청서
상업 항구 및 컨테이너 터미널
화물 선박, 대량 운송 선박 및 컨테이너 선박의 빈번한 도킹 동안 신뢰할 수있는 충돌 보호를 제공합니다. 아크 모양은 효율적인 에너지 분배를 보장합니다.항구역 벽을 반복적으로 부착되는 스트레스로부터 보호하는 것.
낚시 항구 및 작은 배 기지
작고 비용 효율적이고 내구성 있는 패더링 솔루션을 필요로 하는 작은 배에 이상적입니다.유연 한 설치 옵션은 변동적 인 도트 조건과 목재 또는 콘크리트 도크에 적합 합니다.
산업 조선소 및 해상 지원 시설
건조 항구, 수리 기지, 그리고 배의 접촉이 빈번하게 일어나는 공급 기지에 사용된다.펠더의 높은 경직 저항력과 안정적인 성능은 까다로운 운영 주기에 적합합니다.
왜 홍콩항해선을 선택했는가?
글로벌 엔지니어링 표준 및 재료 무결성
헝그런턴 해양은 ISO 17357, PIANC 및 IALA 지침에 따라 아치 고무 펜더를 제조합니다. 각 펜더는 압축 테스트, 튼성 검증,그리고 가속된 노화 분석을 통해 실제 해양 조건에서 균일한 품질과 일관된 에너지 성능을 보장합니다..
첨단 제조 및 화합물 기술
우리의 방패는 완벽한 결합과 균일 밀도를 보장하는 첨단 폼핑과 vulkanisation 기술을 사용하여 생산됩니다.고무 화합물은 지속적인 변형 순환에서도 높은 탄력성과 기계적 강도를 유지하도록 설계되었습니다., 장기적인 성능을 보장하고 최소한의 손상.
맞춤형 디자인 및 시스템 통합
모든 펜더 시스템은 클라이언트의 운영 매개 변수에 따라 설계됩니다. 배의 크기, 유물 범위 및 앵커 속도.홍런톤의 엔지니어링 팀은 에너지 흡수를 시뮬레이션하고 펜더 기하학을 최적화하기 위해 유한 원소 분석 (FEA) 을 사용합니다., 최대 안전 및 비용 효율성을 보장합니다. 옵션 전면 패널, 패드 및 사용자 지정 장착 프레임은 턴키 통합을 위해 제공됩니다.
종합적인 서비스 및 글로벌 기술 지원
홍콩은 설계 컨설팅과 현장 설치에서 장기 유지 보수 및 검사까지 프로젝트 지원을 제공합니다. 아시아, 중동 및 유럽에 있는 서비스 허브와 함께우리의 물류 네트워크는 국제 항구 및 해상 프로젝트에 대한 신속한 배달과 반응적인 고객 지원을 보장합니다..
FAQ
1아치 고무 펜더가 얼마나 오래 지속되나요?
사용 및 환경 노출에 따라 아치 고무 펠더는 일반적으로 적절한 유지 보수로 10 ~ 20 년 동안 지속됩니다.
2아치 펜더는 특정 기장 레이아웃에 맞게 조정할 수 있나요?
예, 방패는 독특한 구조적 또는 유물 조건에 맞게 다양한 높이, 길이, 강도 등으로 제조될 수 있습니다.
3추가 얼굴 패드가 필요해요?
고 마찰 접촉 또는 강철 선체 용 용기에서는 경직을 줄이고 수명을 연장하기 위해 UHMW-PE 또는 고무 얼굴 패드가 권장됩니다.
4방패는 어떻게 유지해야 할까요?
6~12개월마다 표면 마모 또는 볼트 풀이 여부를 시각적으로 검사합니다. 정기적으로 청소하고 장착된 경우 마른 패드를 교체하십시오.
5헝그런튼이 설치 지원을 해주나요?
예, 우리는 완벽한 엔지니어링 도면, 장착 하드웨어, 그리고 현장 감독을 제공하여 올바른 설치와 성능을 보장합니다.
