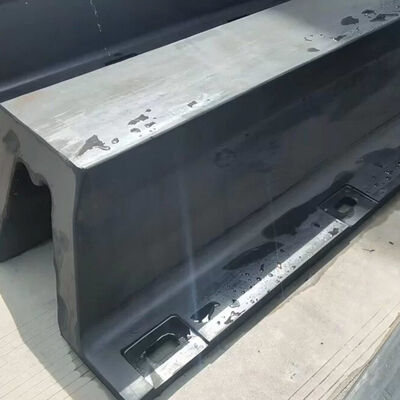

Arch Rubber Fender는 선박 선체와 안벽 구조물 사이의 충격 에너지 흡수 및 구조적 하중 완화를 제어하기 위해 설계된 해양 정박 보호 시스템입니다. 이 제품은 제어된 가황 성형 공정을 통해 해양 등급 엘라스토머 화합물로 제조되어 안정적인 분자 구조, 일관된 기계적 특성 및 반복되는 작동 주기에서 압축 변형에 대한 장기적인 저항성을 보장합니다.

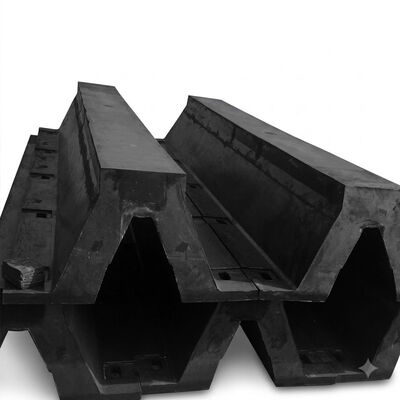

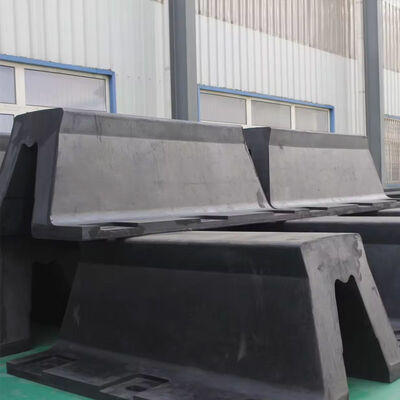

구조적 구성은 용기 접촉 중 힘 분포를 최적화하도록 설계된 아치 형상을 기반으로 합니다. 정박 충격을 받으면 구조는 점진적인 탄성 변형을 겪게 되어 운동 에너지를 제어된 변형 에너지로 변환하고 해양 선박과 항만 인프라 모두에 국부적인 응력 집중을 줄입니다.
이 시스템은 조석 변동, 파도 운동, 지속적인 선박 통행 등 다양한 조건에서 안정적인 도킹 성능, 구조적 보호 및 작동 신뢰성이 요구되는 해양 엔지니어링 환경을 위해 설계되었습니다.
한국 부산의 컨테이너 터미널 재활 프로젝트에서는 지속적인 컨테이너 선박 운항 시 고르지 않은 마모 패턴과 불충분한 에너지 흡수 성능을 보인 노후된 접안 보호 시스템을 교체하기 위해 Arch Rubber Fender 시스템을 구현했습니다. 터미널은 이전에 안벽 가장자리가 점진적으로 손상되고 유지 관리 요구 사항이 증가하여 접안 주기가 빈번한 중형 및 대형 선박을 처리합니다.
엔지니어링 과제에는 조석 변화 조건에서 도킹하는 동안 안정적인 선박 정렬을 유지하면서 콘크리트 안벽 구조물에 대한 최대 충격 하중 전달을 줄이는 것이 포함되었습니다. 기존 시스템은 시간이 지남에 따라 구조적 피로 축적으로 이어지는 일관된 하중 분포를 제공할 수 없었습니다.

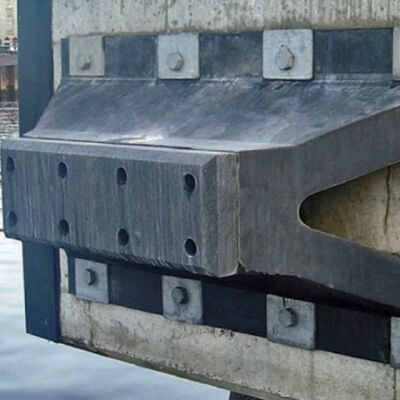

Arch Rubber Fender 장치는 기존 부두 구조에 통합된 강화된 앵커링 인터페이스와 함께 기본 접안 구역을 따라 설치되었습니다. 구현 후 운영 모니터링에서는 선박 접촉 이벤트 중 부하 분산 특성이 개선되고 국부적인 응력 집중이 감소한 것으로 나타났습니다. 이 시스템은 지속적인 작동 조건에서 보다 안정적인 도킹 동작과 구조적 유지 관리 빈도 감소에 기여했습니다.
| 제품명 | 아치 고무 펜더 |
|---|---|
| 재료 | 천연고무, 실리콘고무 |
| 색상 | 검정색 또는 맞춤형 |
| 표면 | 매끄러운 |
| 크기 | 높이: 200-1000mm 길이: 1000-3500mm 모든 크기를 사용자 정의할 수 있습니다. |
| 물리적 특성 | 폴리머 함량: 100% 버진 작동 온도: -50℃~240℃ 인장 강도: ≥16 Mpa 밀도: 100mm당 90+/-5 경도: 50-70(쇼어 A) 신장: ≥400% |
| 특징 | 1. 고온 내성을 통해 2. 우수한 내인열성, 내유성, 내노화성 3. 산업용 산 및 알칼리에 강하고 탄성이 우수합니다. 4. PIANC2002에 따라 제작 |
| 애플리케이션 | 다목적 터미널, RoRo 램프, 여객선 터미널, 바지선 |
| 모델 | 폭 [mm] | B [mm] | F [mm] | C [mm] | 흠] |
|---|---|---|---|---|---|
| HM-ARF200H | 400 | 320 | 145 | 128 | 200 |
| HM-ARF250H | 500 | 410 | 175 | 160 | 250 |
| HM-ARF300H | 600 | 490 | 225 | 196 | 300 |
| HM-ARF400H | 800 | 670 | 300 | 260 | 400 |
| HM-ARF500H | 1000 | 840 | 375 | 325 | 500 |
| HM-ARF600H | 1200 | 1010 | 450 | 390 | 600 |
| HM-ARF800H | 1600 | 1340 | 600 | 520 | 800 |
| HM-ARF1000H | 2000 | 1680 | 750 | 650 | 1000 |
서비스 수명은 일반적으로 표준 해양 조건에서 작동 빈도 환경 노출 및 유지 관리 관행에 따라 8~15년입니다.
이 제품은 큰 구조적 수정 없이 표준 앵커 시스템을 사용하여 기존 콘크리트 및 강철 안벽 구조물에 설치할 수 있도록 설계되었습니다.
이 시스템은 설계된 성능 한계 내에서 조석 변화 해수 노출 파도 영향 및 반복적인 선박 영향을 포함한 해양 환경에 적합합니다.
선박 유형 및 항만 인프라 요구 사항에 따라 치수 사양 경도 수준 및 장착 구성에 대한 맞춤화가 가능합니다.
유지 관리에는 장기적인 작동 신뢰성을 보장하기 위해 구조적 상태 장착 안정성 및 표면 마모를 정기적으로 검사하는 작업이 포함됩니다.
