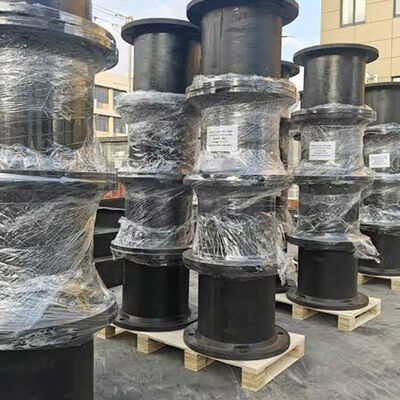

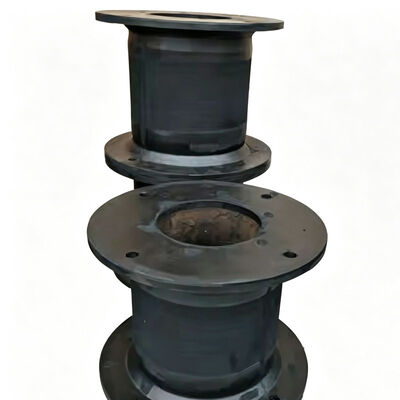

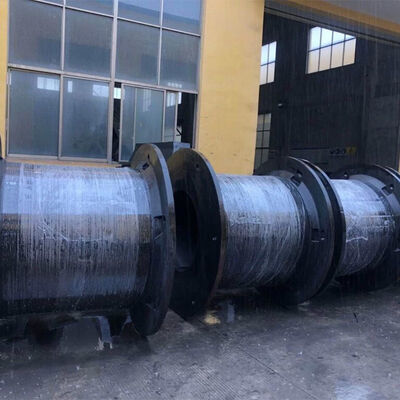

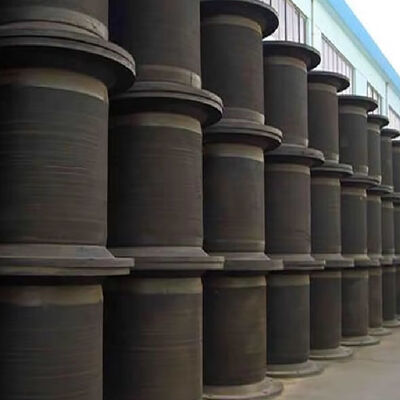

셀 고무 펜더는 선박 접안 에너지를 흡수하고 선박에서 안벽, 부두, 돌핀, 조선소 구조물 또는 기타 고정 해양 인프라로 전달되는 반력 제어를 위해 설계된 고하중 압축형 해양 펜더입니다.
제어된 탄성, 내마모성, 내후성, 내피로성 및 치수 안정성을 갖춘 고강도 고무 컴파운드로 제조된 이 제품의 원통형 셀 구조는 압축 시 점진적으로 변형되도록 설계되어 접안 에너지의 상당 부분을 제어된 탄성 변형으로 전환하는 동시에 구조적 무결성을 유지합니다.
| 제품명 | 셀 고무 펜더 |
|---|---|
| 브랜드명 | 홍룬통 마린 |
| 재질 | 고품질 천연 고무 |
| 반력 | 29-4626KN |
| 에너지 흡수 | 4-6102KNM |
| 경도 | ≤82 쇼어 A |
| 표준 | PIANC2002, HGT2866-2016 |
| 가공 서비스 | 성형, 절단 |
| 수명 | 15-20년 |
| 서비스 | OEM 또는 ODM |
| 특징 | 강력하고 견고하며 검증된 설계 |
| 적용 분야 | 항구, 부두, 안벽 등 |
| 모델 | H [mm] | h [mm] | D1 [mm] | D2 [mm] | n-t [mm] |
|---|---|---|---|---|---|
| CF-C400H | 400 | 25 | 650 | 550 | 30 |
| CF-C500H | 500 | 25 | 650 | 550 | 32 |
| CF-C630H | 630 | 30 | 840 | 700 | 39 |
| CF-C800H | 800 | 30 | 1050 | 900 | 40 |
| CF-C1000H | 1000 | 35 | 1300 | 1100 | 47 |
| CF-C1150H | 1150 | 40 | 1500 | 1300 | 50 |
| CF-C1250H | 1250 | 45 | 1650 | 1450 | 53 |
| CF-C1450H | 1450 | 47 | 1850 | 1650 | 61 |
| CF-C1600H | 1600 | 50 | 2000 | 1800 | 61 |
| CF-C1700H | 1700 | 55 | 2100 | 1900 | 66 |
| CF-C2000H | 2000 | 55 | 2200 | 2000 | 74 |
| CF-C2250H | 2250 | 60 | 2550 | 2300 | 74 |
| CF-C2500H | 2500 | 70 | 2950 | 2700 | 90 |
| CF-C3000H | 3000 | 75 | 3350 | 3150 | 90 |
동남아시아의 한 벌크 화물 터미널은 빈번한 선박 이동 하에서 운항되는 중대형 벌크 캐리어 처리를 위해 셀 고무 펜더를 사용하여 안벽 보호 시스템을 업그레이드했습니다. 이 시스템은 기존 콘크리트 안벽의 구조적 용량 내에서 반력을 유지하면서 에너지 흡수력을 향상시켰습니다.
구성에는 강철 장착 부품과 주요 선박 접촉 위치의 전면 패널이 있는 고무 셀 본체가 포함되었습니다. 운영 중단을 최소화하기 위해 단계적으로 설치가 완료되어 정상적인 선박 접안 시 더 제어된 접촉 응답을 얻었습니다.
계산된 접안 에너지, 허용 반력, 선체 압력, 펜더 간격, 구조 용량, 선박 배수량, 접안 속도, 접안 각도, 수심 및 환경 조건을 기반으로 선택해야 합니다.
예. 더 넓은 선박 접촉 면적이나 개선된 하중 분산이 필요한 경우 강철 전면 패널을 통합할 수 있습니다. UHMW-PE 또는 기타 저마찰 재료도 설치할 수 있습니다.
정기적인 검사 시 고무 본체의 균열, 절단, 비정상적인 변형, 마모 및 표면 노화를 확인해야 합니다. 장착 볼트, 강철 패널, 체인, 브래킷 및 앵커 부품도 검사해야 합니다.
수명은 접안 빈도, 압축 수준, 선박 이동, 환경 노출, 고무 컴파운드, 설치 품질 및 유지 보수에 따라 달라집니다. 지정된 범위 내에서 올바른 선택과 작동은 장기적인 성능을 지원합니다.
예. 치수, 고무 경도, 장착 플랜지 구성, 볼트 구멍 배열, 전면 패널 및 액세서리는 기존 또는 새로 설계된 해양 구조물과 조정하기 위해 맞춤화할 수 있습니다.
