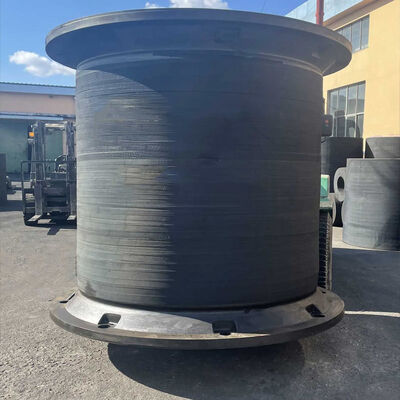

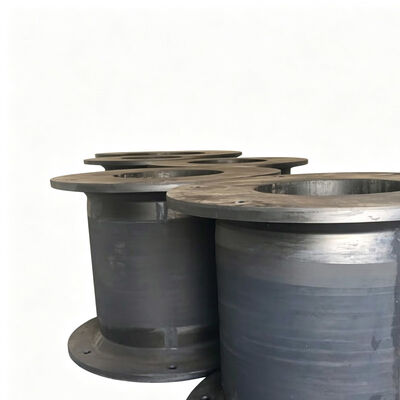

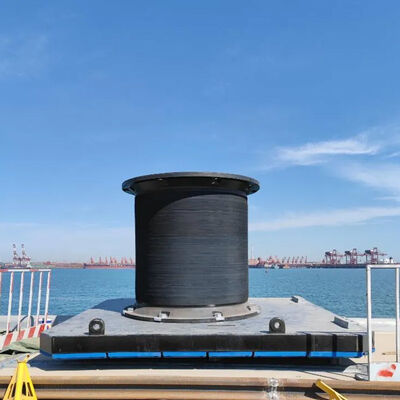

셀 고무 펜더는 해상 지원 기지, 해양 터미널, 산업 부두, 돌핀 및 빈번한 선박 이동에 노출되는 기타 시설에서 선박 접촉력을 관리하도록 설계된 중부하용 해양 펜더입니다. 이 제품은 원통형 성형 고무 구조를 사용하여 선박과 고정된 해양 구조물 사이에 압축될 때 점진적으로 변형되어, 접안 에너지 흡수 및 지지 구조물로의 반력 전달 제한을 위한 탄력 있는 인터페이스를 제공합니다.
중동의 대표적인 해상 지원 기지에서 해상 공급 선박 및 해양 건설 지원 선박이 사용하는 선석에 대한 펜더 시스템 업그레이드가 필요했습니다. 이 시설은 연중 높은 태양 복사, 높은 온도, 염수 분무 및 빈번한 선박 이동 하에서 운영되었습니다.

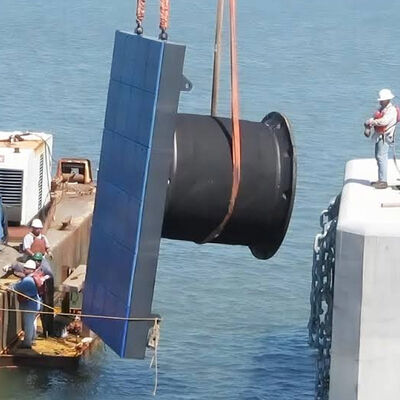

셀 고무 펜더는 기존 선석 형상에 맞는 제어된 압축을 제공하는 원통형 구조로 선택되었습니다. 이 시스템은 접촉 압력을 분산하고 선박 이동 중 미끄러짐 저항을 줄이기 위해 저마찰 UHMW-PE 페이싱 재료가 있는 강철 전면 패널을 통합했습니다.
| 제품명 | 셀 고무 펜더 |
|---|---|
| 브랜드명 | 홍룬통 마린 |
| 재질 | 고품질 천연 고무 |
| 반력 | 29-4626KN |
| 에너지 흡수 | 4-6102KNM |
| 경도 | ≤82 쇼어 A |
| 표준 | PIANC2002, HGT2866-2016 |
| 수명 | 15-20년 |
| 특징 | 강력하고 견고하며 검증된 설계 |
| 적용 분야 | 항구, 부두, 안벽 등 |
| 모델 | H [mm] | h [mm] | D1 [mm] | D2 [mm] | n-t [mm] |
|---|---|---|---|---|---|
| CF-C400H | 400 | 25 | 650 | 550 | 30 |
| CF-C500H | 500 | 25 | 650 | 550 | 32 |
| CF-C630H | 630 | 30 | 840 | 700 | 39 |
| CF-C800H | 800 | 30 | 1050 | 900 | 40 |
| CF-C1000H | 1000 | 35 | 1300 | 1100 | 47 |
| CF-C1150H | 1150 | 40 | 1500 | 1300 | 50 |
| CF-C1250H | 1250 | 45 | 1650 | 1450 | 53 |
| CF-C1450H | 1450 | 47 | 1850 | 1650 | 61 |
| CF-C1600H | 1600 | 50 | 2000 | 1800 | 61 |
| CF-C1700H | 1700 | 55 | 2100 | 1900 | 66 |
| CF-C2000H | 2000 | 55 | 2200 | 2000 | 74 |
| CF-C2250H | 2250 | 60 | 2550 | 2300 | 74 |
| CF-C2500H | 2500 | 70 | 2950 | 2700 | 90 |
| CF-C3000H | 3000 | 75 | 3350 | 3150 | 90 |
예. 셀 고무 펜더는 해상 공급 기지, 해양 물류 터미널, 산업 부두, 돌핀 및 선박이 고정 구조물과 반복적으로 접촉하는 기타 시설에 적합합니다.
예. 고무 재료는 예상 작동 온도 및 UV 복사, 온도, 오존, 습도 및 염수 조건을 포함한 환경 노출에 따라 선택할 수 있습니다.
UHMW-PE는 저마찰, 내마모성 접촉면을 제공하여 선박이 부두에 평행하게 이동할 때 미끄러짐 저항을 줄여 추가적인 수평력을 제한합니다.
고무 본체의 균열, 절단, 마모 및 변형을 검사합니다. 강철 패널, 장착 볼트, 브래킷, 체인 및 슬라이딩 표면의 부식, 변형, 느슨함 및 마모를 확인합니다.
예. 특정 선박 작동 조건 및 설치 요구 사항에 맞게 엔지니어링 도면 및 기존 구조 치수에 따라 전체 시스템을 구성할 수 있습니다.
