500h 코너 펜더 고 에너지 흡수 저 반응 힘 공간 절약 디자인
설명

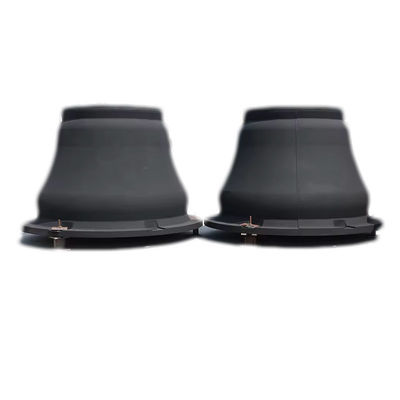

콩고무 펠더는 10~15도까지의 각도에서 충돌할 때에도 뛰어난 에너지 흡수력과 낮은 반응력을 유지합니다. 이것은 실제 도킹 시나리오에서 특히 효과적입니다.배가 종종 바람으로 인해 각도로 접촉하는 곳, 전류, 또는 운영자 조정. 그들의 기하학은 로드를 균등하게 분배하는 데 도움이 되며, 지역적 스트레스와 패더와 선체에 대한 손상을 최소화합니다.
사양
| 제품 이름 | 콩고무 껍데기 |
| 브랜드 이름 | 헝그런톤 해군 |
| 소재 | 고품질 NR |
| 표준 | PIANC, HGT |
| 얼굴 패드 | UHMW-PE 사용 가능 |
| 인증서 | BV, ABS, DNV, LR, SGS, RS, CCS |
| OEM / ODM | 환영합니다 |
| 포장 세부 사항 | PE 플라스틱 가방 다음 팔레트 / 귀하의 요청에 따라 |
| 생산용량 | 월 3000 pcs |
| 선행 시간 | 프로토타입 도구 및 샘플 7 일, 생산 곰팡이 14 일, MOQ 14-28 일 |
| 지불 조건 | T/T, L/C, 페이팔, 웨스턴 유니온 |
| 고무 사양 | ASTM D2000, SAE J200 |
| 모델 | H | h | F | D | Q | W | d-m | d-n |
| 콩고 | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] |
| HM-CRF300 | 300 | 13.5 | 255 | 450 | 195 | 405 | M16 | 20 |
| HM-CRF350 | 350 | 25 | 300 | 570 | 235 | 510 | M20 | 25 |
| HM-CRF400 | 400 | 18 | 340 | 600 | 260 | 540 | M20 | 25 |
| HM-CRF500 | 500 | 25 | 425 | 750 | 325 | 675 | M24 | 30 |
| HM-CRF600 | 600 | 27 | 510 | 900 | 390 | 810 | M24 | 30 |
| HM-CRF700 | 700 | 32 | 585 | 1050 | 455 | 945 | M30 | 38 |
| HM-CRF800 | 800 | 36 | 680 | 1200 | 520 | 1080 | M36 | 44 |
| HM-CRF900 | 900 | 41 | 765 | 1350 | 585 | 1215 | M36 | 44 |
| HM-CRF1000 | 1000 | 45 | 850 | 1500 | 650 | 1350 | M42 | 56 |
| HM-CRF1050 | 1050 | 55 | 1030 | 1680 | 900 | 1530 | M36 | 44 |
| HM-CRF1100 | 1100 | 50 | 935 | 1650 | 715 | 1485 | M42 | 50 |
| HM-CRF1150 | 1150 | 52 | 998 | 1725 | 750 | 1550 | M42 | 56 |
| HM-CRF1200 | 1200 | 54 | 1020 | 1800 | 780 | 1620 | M42 | 50 |
| HM-CRF1300 | 1300 | 59 | 1105 | 1950 | 845 | 1755 | M48 | 60 |
| HM-CRF1400 | 1400 | 66 | 1190 | 2100 | 930 | 1890 | M48 | 60 |
| HM-CRF1600 | 1600 | 72 | 1360 | 2400 | 1060 | 2160 | M48 | 70 |
| HM-CRF1800 | 1800 | 78 | 1530 | 2880 | 1190 | 2430 | M56 | 76 |
| HM-CRF2000 | 2000 | 80 | 1900 | 3200 | 1540 | 2920 | M56 | 76 |
특징
높은 에너지 흡수
상당한 충격 에너지를 흡수할 수 있도록 설계되어 배와 기착장 인프라를 모두 보호합니다.
낮은 반응력
에너지 흡수 능력에 비해 낮은 반응력을 제공하여 선체에 대한 스트레스를 최소화합니다.
우수한 깎기 안정성
절단력에 대한 강력한 저항을 제공하며 각도 매어팅과 역동적인 움직임을 수용하는 데 중요합니다.
최적화된 기하학
피침 모양은 효율적인 에너지 흡수와 최적의 부하 분포를 위해 정확하게 설계되었습니다.
신청서
●군사 항구
장점
정밀 제조
생산 과정의 모든 단계에서 정확성과 정확성에 초점을 맞추고 있습니다.
기술 지원 및 판매 후 서비스
전문 기술 지원 및 신뢰할 수있는 판매 후 지원
경쟁력 있는 가격
높은 품질 기준을 유지하면서 경쟁력 있는 가격을 제공합니다.
생산의 유연성
다양한 주문 크기와 생산 스케줄에 적응할 수 있습니다.
FAQ
1코너 고무 펠더는 뭐죠?
콩고무 펑더는 선박에 꽂히는 동안 높은 에너지 흡수와 낮은 반응력을 위해 설계된 피침 모양으로 특징인 해상 펑더의 일종이다.
2. 코너 고무 펜더를 사용하는 주요 장점은 무엇입니까?
주요 장점은 높은 에너지 흡수, 낮은 반응 힘, 우수한 절단 안정성, 긴 서비스 수명 및 고 에너지 앵커링 애플리케이션에 적합합니다.
3코너 고무 펠더는 어떻게 작동할까요?
피침형의 모양은 충돌로 압축되고 변형되어 기착선의 운동 에너지를 흡수하고 실효적으로 부하를 분배할 수 있게 해준다.
4피침 모양이 유익한 이유는 무엇일까요?
피침형 모양은 펜더의 에너지 흡수 능력을 최적화하고 각도 기착 과정에서 흔한 절단력에 대한 우수한 안정성을 제공합니다.
