해양 펜더 고에너지 효율 장수명 안정적인 성능
설명

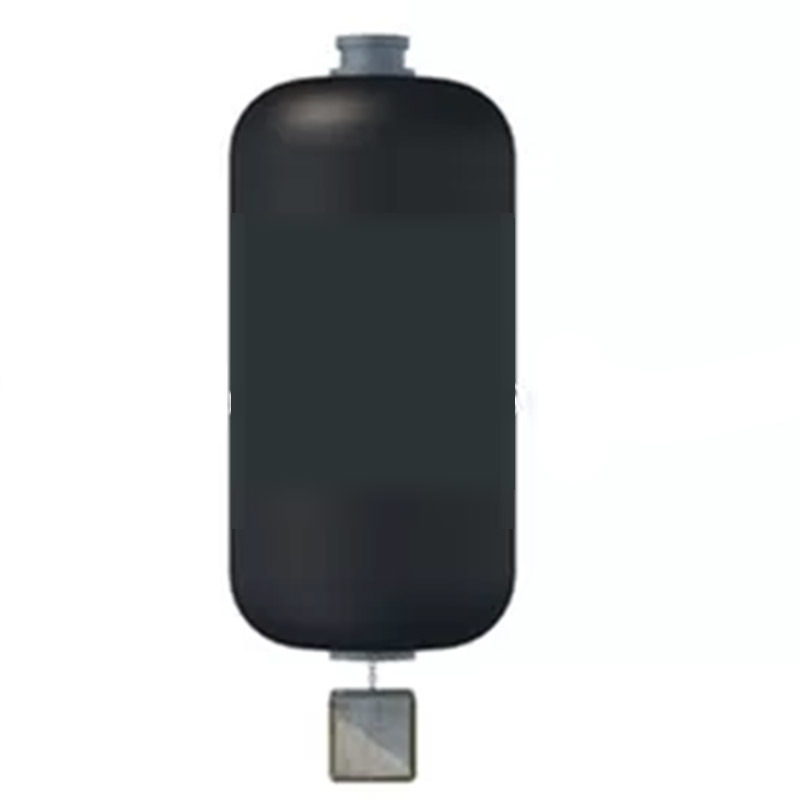

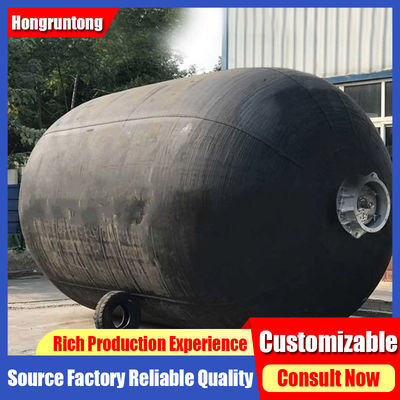

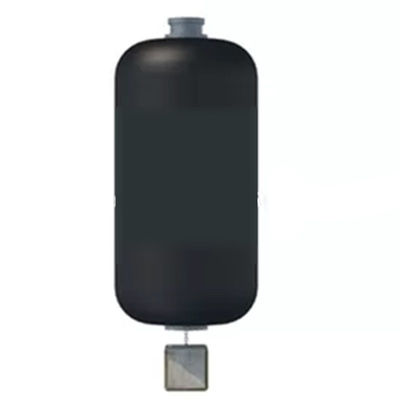

심해 연구 작전을 위해 잠수함 펜더는 민감하고 고가의 잠수정의 도킹 시 중요한 보호 기능을 제공합니다. 연구 잠수정은 종종 외부 장착된 섬세한 센서, 카메라 및 과학 장비를 갖추고 있습니다. 도킹 중 사소한 충돌조차도 비용이 많이 드는 수리 또는 데이터 손실을 초래할 수 있습니다. 연구용 잠수함 펜더는 선박의 장비가 손상되지 않도록 부드럽고 비마킹 표면과 높은 충격 흡수력을 갖도록 설계되었습니다. 마모 방지 폴리우레탄 또는 고무 층으로 덮인 폼 충전 코어로 만들어져 최소한의 유지 보수로 긴 수명을 제공합니다.

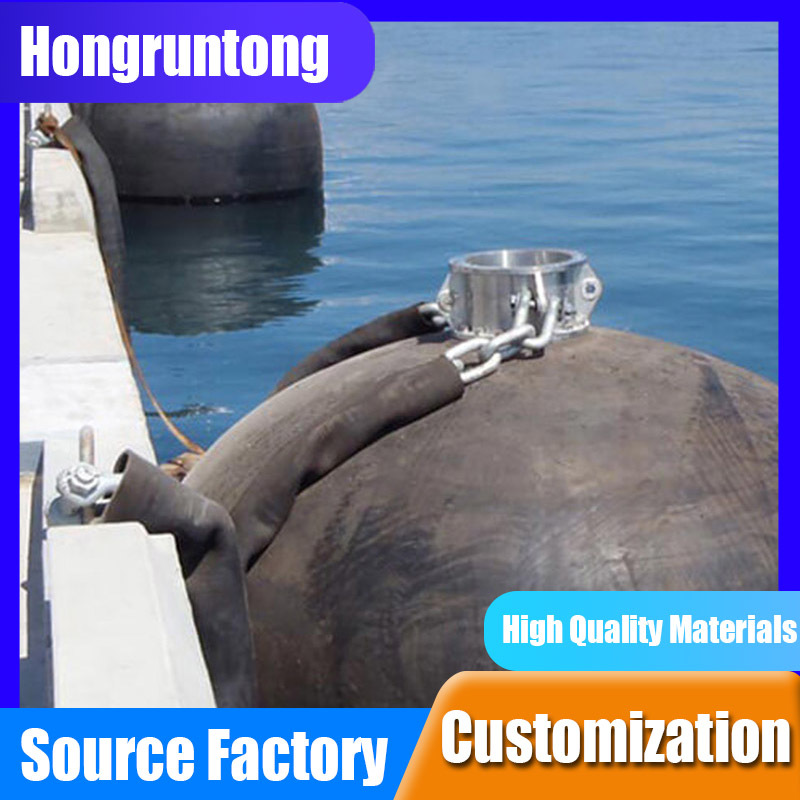

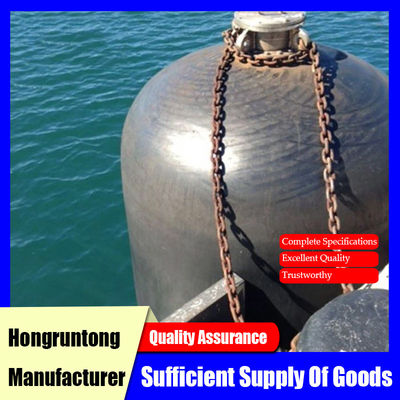

( 사례: 한 해양 연구소는 심해 생태계를 연구하는 데 사용되는 12인승 잠수정을 운영했습니다. 혼잡한 항구에 위치한 도킹 구역은 빈번한 너울과 선박 통행으로 인해 불안정한 정박 조건을 경험했습니다. 잠수정을 보호하기 위해 연구소는 부유식 잠수함 펜더를 부두를 따라 설치했습니다. 이 펜더는 수위에 따라 오르내리며 도킹 중 잠수정의 선체와 일정한 접촉을 유지했습니다. 한 임무 귀환 시, 지나가는 화물선에서 예상치 못한 파도가 잠수정이 부두에 접근하는 순간 부딪혔습니다. 부유식 펜더는 갑작스러운 충격을 흡수하여 잠수정이 콘크리트 부두에 부딪히는 것을 막았습니다. 승무원은 나중에 펜더가 없었다면 선수의 민감한 소나 배열이 손상되었을 수 있다고 보고했습니다. )
사양
| 재료 | SBR, NR |
| 사용 가능한 크기 | 3.3*10.6M |
| 인장 강도 | => 18 MPA |
| 밀도 | 90+/-5 |
| 색상 | 검정색 |
| 응용 분야 | 잠수함, 페리, 석유 굴착 장치 등 |
| 경도 | 40-70 쇼어 A |
| 신장 | => 400 |
| 인열 강도 | => 400 N/cm |
| 파단 강도 | >310 |
|
내화학성
|
연료 A: 열화 없음 |
| 오일 3: 열화 없음 | |
| 윤활유: 열화 없음 | |
| 절삭유: 열화 없음 | |
| 희석된 HCL: 열화 없음 |
| 직경 x 길이 |
초기 내부 압력 |
선박 반경 |
물 비율 |
보장 에너지 흡수 |
반응 힘 GEA에서 |
선체 압력 GEA에서 |
변형 GEA에서 |
| (mm x mm) | (kPa) | (mm) | (%) | (kJ) | (kN) | (kPa) | (%) |
| 1500 x 6100 | 50 | 3000 | 60% | 131 | 562 | 140 | 51% |
| 80 | 186 | 754 | 188 | ||||
| 1700 x 7200 | 50 | 4000 | 65% | 167 | 682 | 137 | 47% |
| 80 | 239 | 918 | 184 | ||||
| 2000 x 6000 | 50 | 4000 | 70% | 135 | 544 | 131 | 41% |
| 80 | 194 | 736 | 177 | ||||
| 2500 x 5500 | 50 | 4500 | 65% | 225 | 769 | 135 | 41% |
| 80 | 322 | 1035 | 182 | ||||
| 2500 x 7700 | 50 | 4500 | 70% | 326 | 1016 | 136 | 41% |
| 80 | 470 | 1368 | 183 | ||||
| 3300 x 6500 | 50 | 4500 | 75% | 307 | 887 | 127 | 35% |
| 80 | 442 | 1203 | 173 | ||||
| 3300 x 10600 | 50 | 5000 | 65% | 1003 | 2137 | 142 | 47% |
| 80 | 1429 | 2863 | 190 | ||||
| 4500 x 9000 | 50 | 5000 | 60% | 1439 | 2401 | 138 | 46% |
| 80 | 2059 | 3228 | 185 | ||||
| 4500 x 12000 | 50 | 6000 | 65% | 1977 | 3198 | 141 | 46% |
| 80 | 2819 | 4277 | 189 |
특징
쉬운 설치 및 교체
모듈식 장착 시스템을 통해 주요 부두 개조 없이 신속한 설치 또는 교체가 가능합니다.
고정 또는 부유식 부두에 대한 적응성
해군 기지, 조선소, 해상 플랫폼 및 부유식 부크에 적합합니다.
압축 세트 저항
계류된 잠수함의 장기간 정적 하중에도 모양과 에너지 흡수 능력을 유지합니다.
민감한 장비의 안전성 향상
외부 장착된 소나 배열, 잠망경 및 연구 장비를 충돌 충격으로부터 보호합니다.
응용 분야
잠수함 구조 작전
구조 잠수함(DSRV)과 고장난 잠수함 간의 접촉을 완화하여 승무원 이송을 위한 안전한 도킹을 보장하기 위해 구조 임무에 배치됩니다.
수중 군사 시설
은밀 작전 중 우발적인 충격으로부터 비밀 수중 기지, 소나 배열 또는 잠수함 펜을 보호합니다.
부유식 드라이 도크 잠수함 유지 보수
잠수함이 수리, 개조 또는 유지 보수를 위해 배치될 때 충격을 흡수하기 위해 드라이 도크 및 조선소에서 사용됩니다.
장점
폼 충전 고무 셀 옵션
고정, 부유 또는 해상 정박 요구 사항에 맞게 폼 충전 및 중공 셀 잠수함 펜더를 모두 생산합니다.
신속한 생산 납품
대규모 제조 능력을 통해 품질 저하 없이 대량 주문 및 긴급 교체 요구 사항을 충족할 수 있습니다.
경험이 풍부한 기술 지원 팀
당사 엔지니어는 설계 컨설팅부터 현장 설치 지침까지 모든 기술 지원을 제공합니다.
낮은 유지 보수, 긴 수명
당사의 펜더는 최소한의 유지 보수로 15년 이상 작동하도록 설계되어 수명 주기 비용을 절감합니다.
FAQ
1. Q: 잠수함 펜더의 일반적인 수명은 얼마입니까?
A: 적절한 유지 보수를 통해 당사의 펜더는 일반적인 해양 조건에서 15년 이상 지속될 수 있습니다.
2. Q: 펜더가 국제 표준을 충족합니까?
A: 예, 해양 펜더 성능 및 안전에 대한 PIANC, ISO 및 ASTM 지침을 준수합니다.
3. Q: 잠수함 펜더가 고정 및 부유식 부두 모두에 적합합니까?
A: 물론입니다. 고정식 부두 벽, 부유식 도크 및 해상 구조물용 모델을 생산합니다.
4. Q: 제품 품질을 어떻게 보장합니까?
A: 각 펜더는 배송 전에 원자재 검사, 치수 검사, 인장 및 압축 테스트, 전체 규모 성능 시뮬레이션을 거칩니다.
