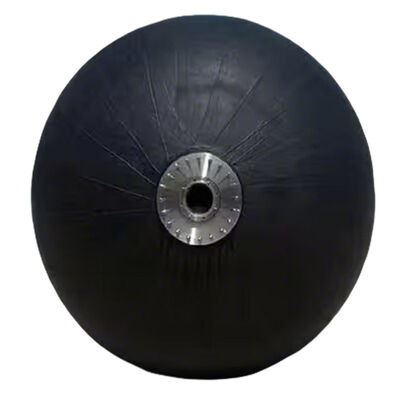

충격 흡수 성능 보트 펜더, 안정적인 선체 보호, 낮은 유지 보수
설명

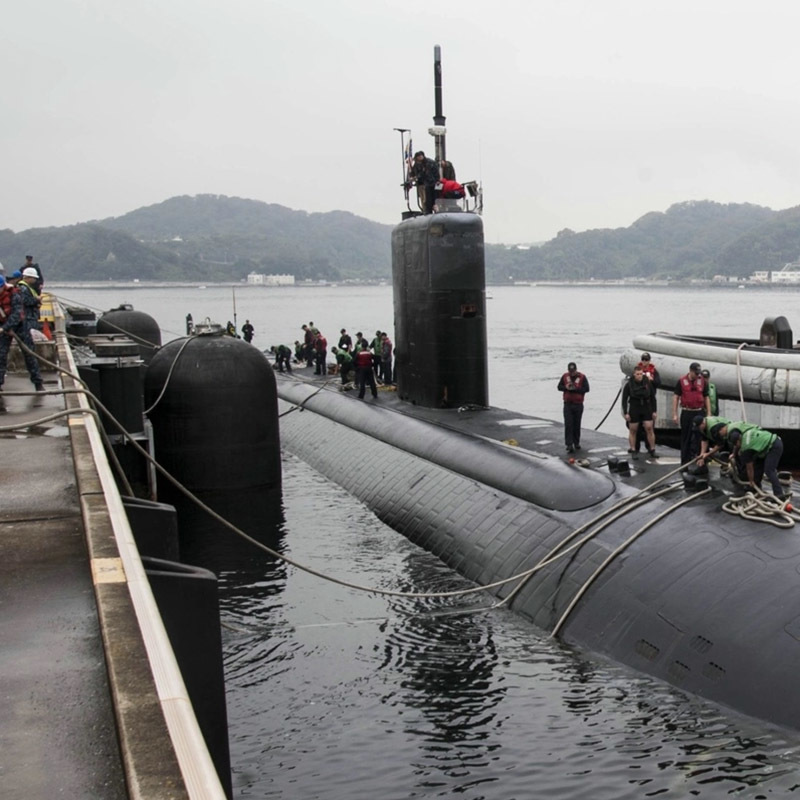

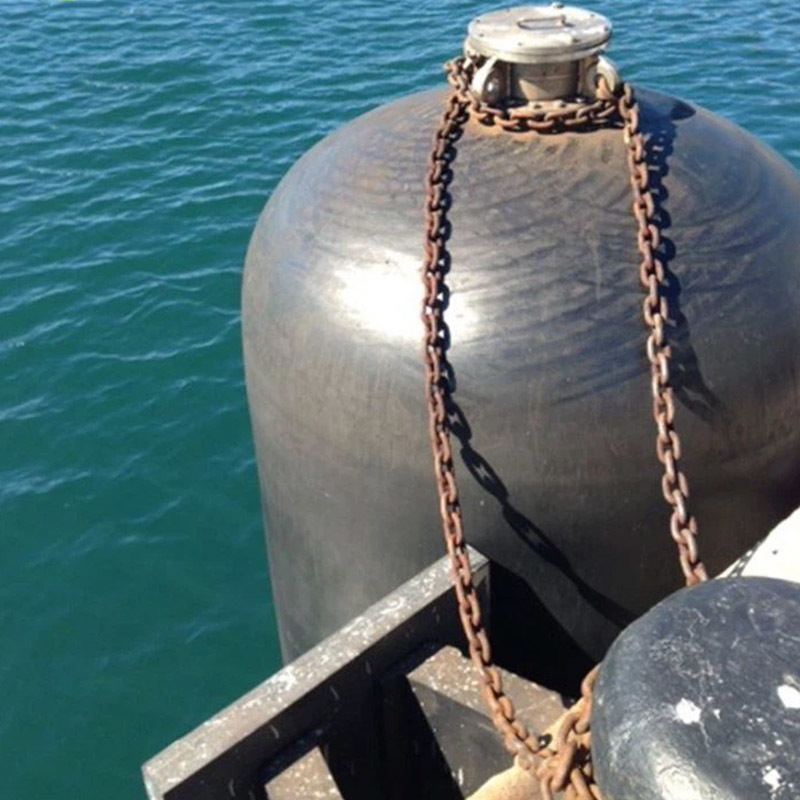

잠수함 펜더는 해양 엔지니어링 프로젝트에서 선박, 부유 구조물 및 대형 해양 모듈을 건설, 운송 및 설치 단계에서 지원하는 데 사용되는 중요한 하중 지지 및 에너지 흡수 구성 요소입니다. 기존의 접안 펜더와 달리, 이 유형의 잠수함 펜더는 복잡한 해양 조건에서 극한의 정적 하중, 다방향 힘 및 장기간의 압축을 견딜 수 있도록 설계되었습니다.

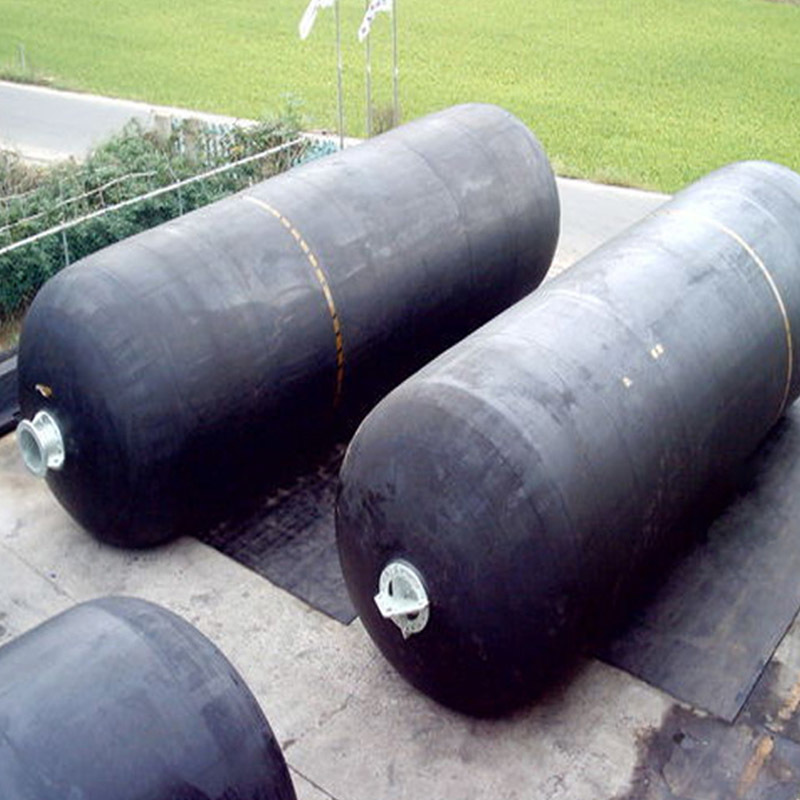

Hongruntong Marine Offshore 잠수함 펜더는 고밀도, 저압축 세트 해양 고무로 제조되었으며, 강화된 내부 하중 전달 구조와 결합되었습니다. 이 설계는 수직 및 수평 하중이 펜더 본체 전체에 균등하게 분산되도록 하여 선체 구조, 폰툰 데크 또는 해양 기초에 대한 국부적인 응력 집중을 줄입니다. 펜더 경도, 치수 및 구조 레이아웃은 계산된 하중 조건에 따라 정확하게 설계할 수 있습니다.
성능 측면에서, 이러한 잠수함 펜더는 높은 허용 작동 하중, 무거운 압축 하에서의 제어된 변형, 그리고 하역 후의 안정적인 탄성 회복을 제공합니다. 고무 화합물은 해양 환경에서 일반적으로 발생하는 해수, 유압 오일, UV 방사선 및 온도 변화에 대한 장기간 노출을 견딜 수 있도록 제조되었습니다. 지속적인 하중에서도 펜더는 치수 안정성과 예측 가능한 기계적 거동을 유지합니다.
기능적으로, 펜더는 임시 또는 반영구적인 지지 요소 역할을 하여 하중 이전 작업 중에 해양 모듈, 재킷 또는 부유 구조물의 안전한 위치 지정을 가능하게 합니다. 충격 에너지를 흡수하고 사소한 정렬 불량을 수용함으로써 구조적 손상, 설치 지연 및 비용이 많이 드는 해양 사고의 위험을 크게 줄입니다.
이러한 잠수함 펜더는 해양 건설 야드, 부유식 드라이 도크, 모듈 통합 현장 및 해양 설치 프로젝트에 널리 적용되어 높은 안전 여유를 가진 안정적이고 재사용 가능한 지지 솔루션을 제공합니다.
사례 연구
해양 건설 계약자는 3,500톤 해양 데크 모듈을 제작 야드에서 운송 바지선으로 하역하는 책임을 맡았습니다. 이전 프로젝트에서 강성 강철 지지대는 스키드 및 밸러스트 조정 작업 중에 불균등한 하중 전달을 유발하여 데크 변형 및 바지선 데크 손상의 위험을 증가시켰습니다.
Hongruntong Marine은 높은 정적 하중 지지 및 제어된 변형을 위해 설계된 일련의 고강도 잠수함 펜더를 공급했습니다. 펜더는 하역 과정에서 탄성 하중 균등화 요소 역할을 하기 위해 모듈 지지대와 바지선 데크 사이에 배치되었습니다.
작동 중, 잠수함 펜더는 밸러스트 조정으로 인한 사소한 고도 차이와 바지선 처짐을 효과적으로 보상했습니다. 하중 전달은 작업 전반에 걸쳐 안정적으로 유지되었으며, 갑작스러운 하중 급증이나 구조적 진동은 관찰되지 않았습니다. 모듈은 계획된 시간 내에 성공적으로 하역되었으며, 작업 후 검사에서 모듈 베이스 또는 바지선 데크에 손상이 없는 것으로 확인되었습니다.
계약자는 운영 제어가 개선되었으며 동일한 잠수함 펜더가 유사한 하중 특성을 가진 향후 해양 모듈 프로젝트에서 재사용하기에 적합하다는 것을 확인했습니다.
사양
| 제품명 | 잠수함 펜더 |
| 재료 | SBR, NR |
| 사용 가능한 크기 | 3.3*10.6M |
| 인장 강도 | => 18 MPA |
| 밀도 | 90+/-5 |
| 색상 | 검정색 |
| 응용 분야 | 잠수함, 페리, 석유 굴착 장치 등 |
| 경도 | 40-70 쇼어 A |
| 신장 | => 400 |
| 인열 강도 | => 400 N/cm |
| 파단 강도 | >310 |
|
내화학성
|
연료 A: 열화 없음 |
| 오일 3: 열화 없음 | |
| 윤활유: 열화 없음 | |
| 절삭유: 열화 없음 | |
| 희석된 HCL: 열화 없음 |
| 직경 x 길이 |
초기 내부 압력 |
선박 반경 |
물 비율 |
보장 에너지 흡수 |
반응 힘 GEA에서 |
선체 압력 GEA에서 |
변형 GEA에서 |
| (mm x mm) | (kPa) | (mm) | (%) | (kJ) | (kN) | (kPa) | (%) |
| 1500 x 6100 | 50 | 3000 | 60% | 131 | 562 | 140 | 51% |
| 80 | 186 | 754 | 188 | ||||
| 1700 x 7200 | 50 | 4000 | 65% | 167 | 682 | 137 | 47% |
| 80 | 239 | 918 | 184 | ||||
| 2000 x 6000 | 50 | 4000 | 70% | 135 | 544 | 131 | 41% |
| 80 | 194 | 736 | 177 | ||||
| 2500 x 5500 | 50 | 4500 | 65% | 225 | 769 | 135 | 41% |
| 80 | 322 | 1035 | 182 | ||||
| 2500 x 7700 | 50 | 4500 | 70% | 326 | 1016 | 136 | 41% |
| 80 | 470 | 1368 | 183 | ||||
| 3300 x 6500 | 50 | 4500 | 75% | 307 | 887 | 127 | 35% |
| 80 | 442 | 1203 | 173 | ||||
| 3300 x 10600 | 50 | 5000 | 65% | 1003 | 2137 | 142 | 47% |
| 80 | 1429 | 2863 | 190 | ||||
| 4500 x 9000 | 50 | 5000 | 60% | 1439 | 2401 | 138 | 46% |
| 80 | 2059 | 3228 | 185 | ||||
| 4500 x 12000 | 50 | 6000 | 65% | 1977 | 3198 | 141 | 46% |
| 80 | 2819 | 4277 | 189 |
특징
극한 정적 하중 용량
대형 해양 구조물을 지지하도록 설계된 펜더는 엔지니어링된 한계 내에서 제어된 변형을 유지하면서 높은 정적 하중을 견딜 수 있습니다.
제어된 변형 거동
내부 구조는 예측 가능한 압축 특성을 보장하여 중요한 해양 작업 중에 정확한 하중 분배를 가능하게 합니다.
저압축 세트 고무 화합물
특수 배합된 고무는 장기간의 하중 하에서 영구 변형을 최소화하여 장기적인 치수 안정성을 보장합니다.
해양 환경 저항성
해수 침수, 오일 노출, UV 방사선 및 온도 변화에 강하여 가혹한 해양 조건에 적합합니다.
응용 분야
해양 모듈 하역 작업
대형 해양 모듈을 바지선 또는 부유식 플랫폼에 스키드, 리프트 또는 하역하는 동안 탄성 지지 요소로 사용됩니다.
부유식 드라이 도크 지원
도킹 및 유지 보수 중에 대형 해양 선박 또는 구조물에 안정적이고 균등하게 분배된 지원을 제공합니다.
해양 건설 야드
기초 및 지지 표면에 대한 응력을 줄이기 위해 임시 구조물 또는 중장비 아래에 설치됩니다.
해상 운송 준비
해상 운송 전에 구조물을 고정하고 밸러스트를 조정하는 단계에서 구조물을 지원합니다.
Hongruntong Marine을 선택하는 이유
해양 지향 설계 철학
제품은 표준 항구 펜더 설계에서 채택된 것이 아니라 실제 해양 하중 사례를 기반으로 설계되었습니다.
엔지니어링 계산 지원
Hongruntong Marine은 각 프로젝트에 대한 하중 분석, 변형 계산 및 구성 권장 사항을 제공합니다.
높은 일관성 제조
고무 배합 및 성형 공정에 대한 엄격한 제어를 통해 모든 공급 장치에서 균일한 성능을 보장합니다.
입증된 프로젝트 신뢰성
잠수함 펜더는 일관된 결과로 여러 해양 엔지니어링 프로젝트에 성공적으로 적용되었습니다.
FAQ
1. 해양 프로젝트에 대한 잠수함 펜더의 하중 용량은 어떻게 결정됩니까?
하중 용량은 총 중량, 접촉 면적, 안전 계수 및 예상 변형 한계를 포함한 프로젝트별 매개변수를 기반으로 계산됩니다.
2. 이 펜더는 밸러스트 조정 중 불균등한 하중 분배를 처리할 수 있습니까?
예. 탄성 특성으로 인해 밸러스트 변경 및 구조적 처짐으로 인한 하중 변화를 흡수하고 균등화할 수 있습니다.
3. 펜더는 장기간의 해양 노출에 적합합니까?
예. 고무 화합물은 해수, UV 방사선 및 오염에 대한 장기간 노출을 견디도록 설계되었습니다.
4. 동일한 펜더를 다른 해양 모듈에 재사용할 수 있습니까?
대부분의 경우 그렇습니다. 하중 조건이 유사하면 펜더를 재사용하여 상당한 비용 절감 효과를 얻을 수 있습니다.
5. 해양 프로젝트에 대한 기술 문서를 제공합니까?
예. 요청 시 자세한 기술 데이터, 하중 계산 및 설치 지침을 제공할 수 있습니다.
