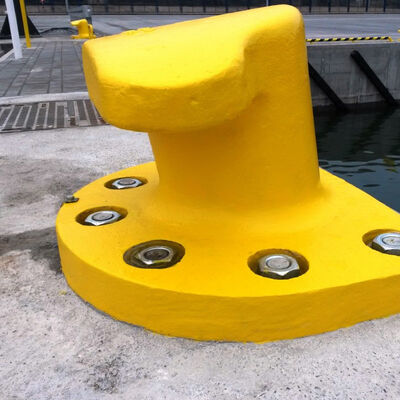

계류 볼라드는 선박 구속, 위치 안정성 및 계류 라인과 조선소 기초 구조물 사이의 하중 전달을 위해 설계된 견고한 해양 구조 부품입니다. 조선소 환경에서 제품은 빈번한 동적 하중, 짧은 주기의 선박 작동 및 도킹, 진수, 수리 및 의장 과정에서 생성되는 높은 기계적 충격력을 받습니다.
이 제품은 고강도 주강, 연성 철 또는 제어된 야금학적 구성을 갖춘 가공 강철 구조물을 사용하여 제조됩니다. 생산 공정에는 정밀 주조, 열처리 최적화, CNC 가공 및 다층 부식 방지 처리가 포함됩니다. 이러한 프로세스는 집중적인 작동 조건에서 구조적 무결성, 치수 정확도 및 장기적인 피로 저항을 보장합니다.
작동 원리는 강철 와이어 로프 또는 합성 섬유 로프의 계류력이 앵커 볼트 시스템을 통해 볼라드 본체를 통해 철근 콘크리트 기초로 전달되는 고정 앵커링 기하학을 기반으로 합니다. 하중 분산 시스템은 응력 집중을 최소화하고 반복적인 방향 하중 하에서 국부적인 구조적 파손을 방지하도록 설계되었습니다.
중동에 위치한 대규모 조선 시설은 20,000DWT에서 80,000DWT에 이르는 해양 공급 선박과 중형 유조선을 수용하기 위해 드라이 도크와 선석을 확장했습니다. 기존 계류 인프라는 증가된 작업 빈도를 처리하기에 불충분했으며 구조적 피로, 앵커 볼트 풀림, 높은 주변 온도 및 공기 중 염분 노출로 인한 표면 저하의 징후를 보였습니다.
엔지니어링 문제로 인해 선박 건조 및 수리 작업 중 잦은 선박 재배치 및 단주기 계류 하중을 견딜 수 있는 대용량 계류 볼라드를 설치해야 했습니다. 이 프로젝트는 또한 높은 열팽창 조건에서 철근 콘크리트 도크 구조와의 호환성을 요구했습니다.
Hongruntong Marine은 내부 리브 형상이 강화되고 하중 분산 구조가 최적화된 120톤 주강 계류 볼라드를 공급했습니다. 볼라드는 드라이 도크 작업 및 선박 의장 활동과 관련된 반복적인 고압 계류 주기에서 안정성을 유지하도록 설계되었습니다.
지속적인 조선소 운영을 보장하기 위해 부두 건설 단계와 함께 설치가 완료되었습니다. 하중 전달 효율성을 높이기 위해 설계된 고강도 철근 콘크리트 블록에 앵커 시스템을 내장했습니다.
시운전 후 조선소는 도킹 중 선박 위치 정확도가 향상되고 윈치 장력 조정 중 구조적 진동이 감소했다고 보고했습니다. 18개월의 운영 기간 동안 검사 결과 안정적인 기계적 성능, 유지 관리 개입 감소, 빈번한 선박 취급 작업 중 운영 안전성 향상이 확인되었습니다.
| 제품명 | 계류용 볼라드 |
|---|---|
| 브랜드 이름 | 홍륜통해운 |
| 재료 | 탄소강, 스테인레스 강, 합금, 연성이 있는 철 |
| 색상 | 흑인과 고객의 요구 사항 |
| 모양 | 티, 혼, 기둥 등 |
| 기준 | ISO 13797:2020, PIANC2002 |
| 표면 처리 | 아연 도금 스프레이 |
| 애플리케이션 | 항구, 부두, 부두 등 |
계류 볼라드는 선박 도킹 및 위치 변경 주기가 빈번한 환경에 맞게 설계되었습니다. 유한 요소 응력 시뮬레이션을 사용하여 구조적 형상을 최적화하여 조선소 작업으로 인해 생성된 반복 하중 패턴을 평가합니다. 강화된 내부 리브 구조는 반복 응력을 보다 균등하게 분산시켜 피로 균열 발생 위험을 줄이고 지속적인 작동 사용 시 장기적인 구조적 내구성을 향상시킵니다.
조선소 작업에는 선박 배치 및 윈치 조정 중에 갑작스러운 장력 하중이 수반되는 경우가 많습니다. 볼라드 구조는 재료 강화 및 기하학적 최적화를 통해 향상된 내충격성을 갖도록 설계되었습니다. 이를 통해 영구 변형 없이 갑작스러운 하중 스파이크를 제어하여 흡수할 수 있어 고강도 계류 활동 중에 작동 안정성이 보장됩니다.
조선소 환경은 용접 열, 기계 작동 및 변동하는 온도 조건에 노출됩니다. 재료 시스템은 열팽창 및 수축 주기 하에서 기계적 안정성을 유지하도록 설계되었습니다. 표면 코팅은 열 노출, 오일 오염 및 산업 오염 물질로 인한 성능 저하를 방지하도록 설계되어 열악한 작업 환경에서도 일관된 성능을 보장합니다.
조선소 응용 분야의 계류력은 거의 선형이 아니며 종종 여러 선박 위치에서 복잡한 각도 하중이 수반됩니다. 볼라드 구조는 다방향 힘을 기초 앵커 시스템에 효율적으로 분배하여 국부적인 응력 축적을 방지하고 가변 하중 조건에서 안정적인 기계적 반응을 보장하도록 설계되었습니다.
조선소 계류용 볼라드는 표준 항구 용도에 비해 더 높은 빈도의 하중 주기, 짧은 기간의 최대 하중 및 복잡한 다방향 힘을 위해 설계되었습니다.
예, 재료와 코팅은 조선소 용접 및 산업 운영으로 인한 열 영향 하에서도 안정성을 유지하도록 설계되었습니다.
볼라드는 높은 하중 전달 효율을 위해 설계된 철근 콘크리트 도크 구조에 내장된 앵커 볼트 시스템을 사용하여 설치됩니다.
예, 적재 용량, 형상 및 구조적 보강은 선박 유형 및 운영 요구 사항에 따라 맞춤화될 수 있습니다.
적절한 유지 관리를 통해 조선소 계류 볼라드는 작동 강도에 따라 15~25년을 초과하는 장기적인 사용 수명을 달성할 수 있습니다.
