롤러 펜더는 고정된 해양 구조물에 대해 선박이 충격 보호와 제어된 방향 이동을 모두 필요로 하는 응용 분야를 위해 개발된 기계식 해양 펜더 및 선박 안내 부품입니다.
설명

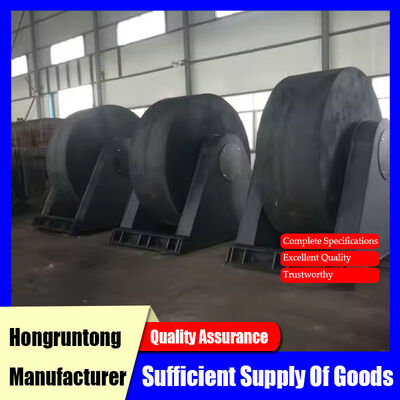

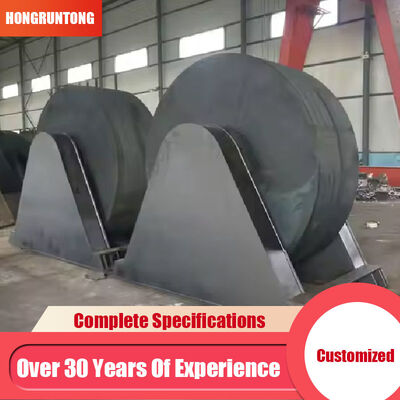

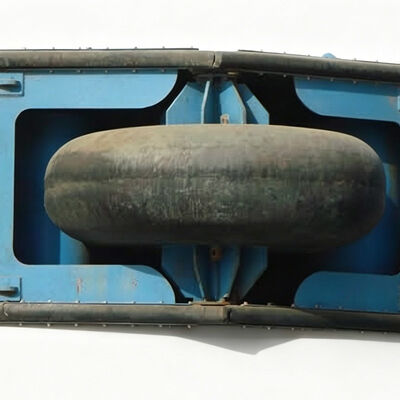

주로 고무 압축을 통해 접촉 에너지를 흡수하는 기존의 고정식 펜더 시스템과 달리, 롤러 펜더는 강철 샤프트와 지지 구조물에 장착된 원통형 고무 롤러를 통합합니다. 선박 선체가 롤러와 접촉하면 원통형 본체가 축을 중심으로 회전하여 상대적인 선박 이동을 제어된 롤링 동작으로 변환할 수 있습니다. 이 작동 원리는 접촉 인터페이스에서의 슬라이딩 마찰을 줄이는 동시에 롤러, 샤프트, 베어링 배열 및 지지 프레임을 통해 보호 구조물로 적용된 하중을 전달합니다.
롤러 본체는 일반적으로 탄성 변형, 내마모성, 내피로성 및 환경 내구성을 제공하도록 배합된 고강도 해양 고무로 제조됩니다. 고무 화합물은 반복적인 압축 및 회전 하에서 적절한 기계적 특성을 유지해야 하며, 동시에 옥외 해양 노출, 해수 비말, 습도, 자외선 및 온도 변화 하에서 작동할 수 있어야 합니다.
내부 샤프트는 롤러의 주요 회전 지지대 역할을 하며 기계적 힘을 지지 구조물로 전달합니다. 시스템 구성에 따라 베어링 또는 부싱 부품이 통합되어 제어된 회전을 유지하고 기계적 저항을 줄입니다. 지지 프레임은 반복적인 선박 접촉 하에서 롤러 위치를 유지하고 결과적인 하중을 부두 벽, 안벽, 갑문 벽, 안내 구조물 또는 기타 지지 인프라로 분산하도록 설계되었습니다.
사례 연구: 한국 52,000 DWT 벌크선 수리 시설을 위한 롤러 펜더 설치
한국 남해안의 한 주요 선박 수리 시설은 벌크선, 컨테이너선 및 대형 다목적 화물선을 포함한 상업용 선박을 위한 여러 개의 드라이 도크를 운영합니다. 드라이 도크 입구 중 하나는 40,000~60,000 DWT 범위의 선박이 자주 사용했습니다. 기존 보호 시스템은 주로 고정식 고무 요소로 구성되었지만, 운영팀은 선박이 비스듬히 입구 구조물과 접촉할 때 상당한 마찰을 관찰했습니다.
조선소는 적절한 충격 보호를 유지하면서 마찰을 줄이는 데 중점을 둔 개선 프로젝트를 시작했습니다. 고접촉 구간에는 롤러 펜더 시스템이 선택되었습니다. 엔지니어링 평가는 정기적으로 정비되는 가장 큰 선박의 치수, 사용 가능한 장착 공간, 선박 접근 속도, 접촉 높이 및 예상되는 상대 이동 방향을 고려했습니다.
선택된 시스템은 강철 샤프트와 강화된 구조 브래킷으로 지지되는 대형 원통형 고무 롤러를 사용했습니다. 입구의 고접촉 구간을 따라 점진적으로 설치가 완료되었습니다. 각 롤러는 기계적 고정 후 자유 회전 여부를 확인했으며, 시스템이 정식 서비스에 투입되기 전에 연결 지점을 검사했습니다.
첫 번째 운영 시험에는 약 52,000 DWT의 벌크선이 포함되었습니다. 선체가 롤러 펜더와 접촉했을 때, 원통형 롤러는 선박의 종방향 이동에 반응하여 회전했습니다. 이전의 고정식 배열보다 더 점진적인 접촉이었으며, 선박은 이전에 관찰된 두드러진 슬라이딩 상호 작용 없이 입구를 통과했습니다.
초기 시험 후, 시스템은 여러 도킹 작업 중에 모니터링되었습니다. 검사 결과, 롤러 표면은 단일 고정 위치에서의 지속적인 마모보다는 분산된 접촉을 경험했습니다. 조선소는 또한 롤러 배열이 선박 정렬의 사소한 측면 편차 동안 더 예측 가능한 접촉 경로를 제공한다고 보고했습니다.
자주 묻는 질문
롤러 펜더의 직경과 길이를 선택할 때 고려해야 할 요소는 무엇입니까?
주요 요인에는 선박 배수량, 선체 형상, 접촉 높이, 접근 속도, 접촉 각도, 예상 접촉 빈도, 사용 가능한 설치 간격 및 지지 구조물 용량이 포함됩니다. 롤러 직경은 접촉 형상과 사용 가능한 변형 범위를 결정하고, 롤러 길이는 유효 접촉 면적을 결정합니다.
롤러 펜더는 해수 및 옥외 해양 환경에서 지속적으로 작동할 수 있습니까?
롤러 펜더는 해양 노출을 위해 설계될 수 있지만, 고무 화합물과 금속 부품은 실제 환경 조건에 따라 선택해야 합니다. 고무는 내마모성, 내후성 및 반복적인 기계적 변형에 대한 적절한 저항성을 가져야 합니다. 강철 부품은 해수 비말, 습기 또는 대기 조건에 노출되는 경우 적절한 부식 방지가 필요합니다.
롤러 펜더의 서비스 조건은 일반적으로 어떻게 검사됩니까?
검사는 고무 롤러, 샤프트, 베어링 또는 부싱 시스템, 구조 프레임, 앵커 연결부 및 보호 코팅을 포함해야 합니다. 롤러는 비정상적인 저항, 과도한 소음 또는 눈에 띄는 오정렬 없이 회전해야 합니다. 고무 표면은 균열, 비정상적인 마모, 절단 또는 영구 변형에 대해 점검해야 합니다.
롤러 펜더를 기존 드라이 도크 또는 갑문 구조물에 맞게 맞춤 제작할 수 있습니까?
예. 기존 구조물은 고정된 치수와 제한된 설치 공간을 가질 수 있으므로 개조 프로젝트에는 맞춤형 구성이 일반적으로 필요합니다. 사용 가능한 장착 표면, 앵커 위치, 구조 용량, 필요한 롤러 높이 및 선박 접촉 봉투는 생산 전에 검토해야 합니다.
롤러 펜더의 엔지니어링 견적을 위해 어떤 정보를 제공해야 합니까?
유용한 기술 정보에는 선박 유형 및 대략적인 DWT, 사용 가능한 경우 선박 치수, 예상 접안 또는 통과 속도, 접촉 방향, 설치 위치, 지정된 경우 필요한 롤러 치수, 단위 수, 장착 방향 및 사용 가능한 구조 도면이 포함됩니다.
