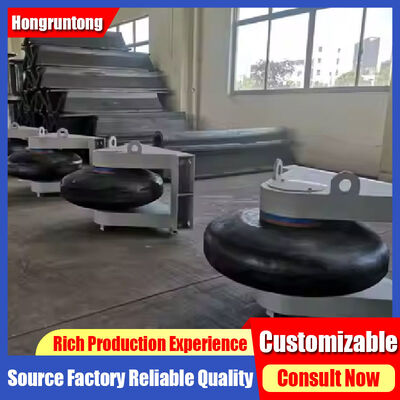

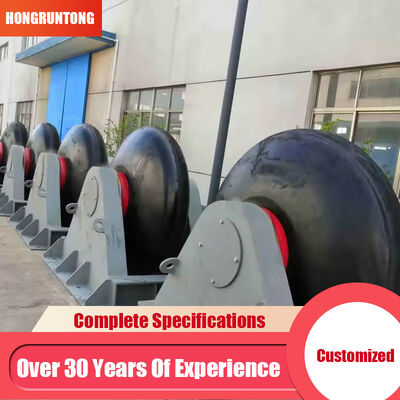

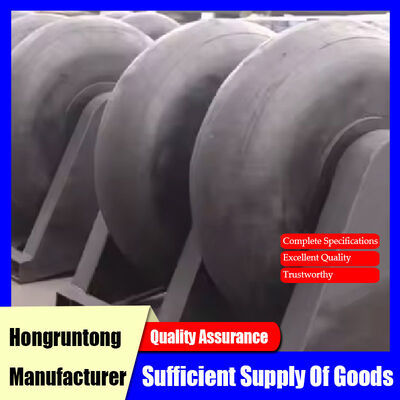

롤러 펜더는 선박 접촉으로부터 안벽 구조물, 갑문 벽, 드라이 독 입구, 유도벽 및 기타 고정 해양 인프라를 보호하도록 설계된 회전식 해양 펜더 어셈블리이며, 접촉면을 따라 제어된 종방향 이동을 허용합니다.

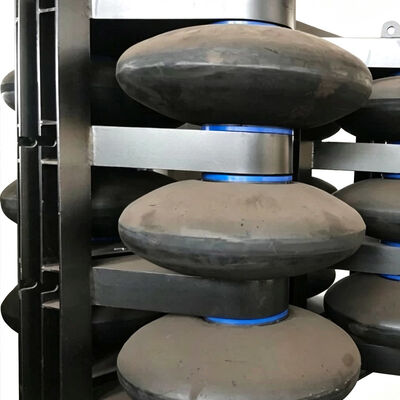

이 시스템은 탄성 실린더 롤러와 중앙 샤프트, 베어링 또는 부싱 어셈블리, 강철 지지 프레임 및 구조 고정 부품을 결합합니다. 주요 엔지니어링 기능은 고무 변형, 회전 운동 및 제어된 하중 전달의 조합을 통해 선박과 구조물 간의 상호 작용을 관리하는 것입니다.
네덜란드 북해 연안의 한 컨테이너 터미널은 선박이 제어된 측면 수정을 자주 수행하는 돌출된 콘크리트 모서리에서 반복되는 문제를 해결하기 위해 롤러 펜더를 구현했습니다. 원래의 고정식 고무 펜더 시스템은 선박 접근 기동 중에 국부적인 마모와 마찰 증가를 유발했습니다.
설치 후 운영자는 선박이 심한 마찰 상호 작용 없이 안벽을 따라 계속 이동할 수 있음을 관찰했습니다. 회전 접촉은 모서리 주변에서 더 예측 가능한 이동 경로를 제공했으며, 유지 보수 검사 결과 이전의 고정식 시스템에 비해 더 균일하게 분포된 접촉 마모를 보였습니다.
| 제품명 | 롤러 펜더 |
| 재질 | 고밀도 NR/NBR/SBR |
| 온도 범위 | -30°C ~ 70°C |
| 비중 | 1.45 g/cm³ |
| 강도 | 3 MPA |
| 경도 | 65 ± 5 쇼어 A |
| 신장률 | ≥300% |
| 크기 범위 | D1080-2900mm |
| 인증 | CE, ROHS, REACH, SGS, MSDS, ISO9001 |
| 모델 번호 | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | G [mm] | H [mm] | J [mm] | K [mm] | L [mm] |
|---|---|---|---|---|---|---|---|---|---|---|
| HM-RF1080 | 1250 | 1150 | 610 | 1080 | 1150 | 220 | 460 | 800 | 340 | 60 |
| HM-RF1450 | 1530 | 1400 | 740 | 1320 | 1450 | 260 | 510 | 950 | 400 | 75 |
| HM-RF1500 | 1600 | 1450 | 765 | 1370 | 1500 | 270 | 610 | 1000 | 425 | 75 |
| HM-RF1900 | 2050 | 1850 | 975 | 1750 | 1900 | 350 | 690 | 1250 | 500 | 125 |
| HM-RF2100 | 2300 | 2100 | 1110 | 1980 | 2100 | 400 | 765 | 1400 | 550 | 150 |
| HM-RF2700 | 3000 | 2700 | 1425 | 2550 | 2700 | 500 | 895 | 1800 | 700 | 200 |
