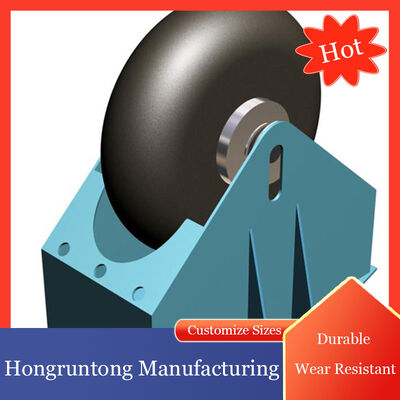

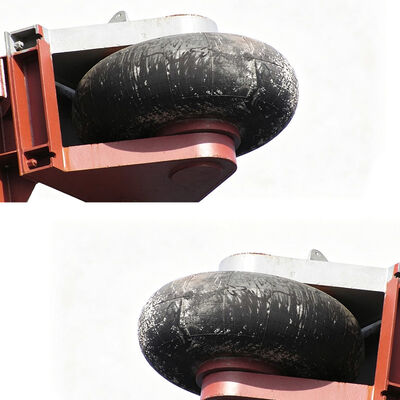

롤러 펜더(Roller Fender)는 선박 접촉력을 제어하는 동시에 접촉 선박이 미끄러짐 저항을 줄인 펜더 표면을 따라 이동할 수 있도록 설계된 해양 보호 어셈블리입니다. 주로 압축 및 변형에 의존하는 기존의 고정식 고무 펜더 프로파일과 달리 롤러 펜더는 중앙 샤프트, 베어링 또는 부싱 배열, 강철 프레임 및 구조적 장착 구성 요소로 지지되는 회전 원통형 고무 본체를 통합합니다.
이 작동 원리는 선박이 완벽하게 수직인 궤적을 따라 정박지, 안내벽, 갑문 입구 또는 부두 구조물에 접근할 수 없는 경우에 특히 유용합니다. 이러한 조건에서 고정된 접촉 표면은 상당한 마찰, 국부적인 마모 및 반복적인 측면 하중을 경험할 수 있습니다. 회전 롤러는 지속적으로 움직이는 접촉 인터페이스를 제공하여 용기가 보호된 구조물을 따라 이동하는 데 도움을 주고 상호 작용을 고무 몸체 전체에 분산시킵니다.
중동의 상업항은 외항과 내부 화물 처리 구역을 연결하는 교통량이 많은 접근 구조를 따라 업그레이드된 선박 안내 시스템이 필요했습니다. 이 시설은 벌크선, 일반 화물선, 서비스선이 사용했으며 선박 크기는 운영 일정에 따라 상당히 다양했습니다.
원래의 보호 장치는 가이드 벽의 섹션을 따라 설치된 고정 고무 접촉 요소에 의존했습니다. 선박 접근 및 정렬 중에 선박은 벽에 직접 수직이 아닌 각도로 접촉할 수 있습니다. 선체가 앞으로 이동함에 따라 고정된 고무 표면이 슬라이딩 접촉을 받아 반복적인 마찰과 국부적인 마모가 발생했습니다.
교체 시스템은 강화된 강철 지지 어셈블리가 있는 견고한 롤러 펜더를 중심으로 설계되었습니다. 프로젝트 엔지니어링 팀은 롤러 배열을 설정하기 전에 선박 크기, 예상 접촉 위치, 작동 방향, 수위 조건 및 사용 가능한 구조적 고정 지점을 검토했습니다.
시운전 후 선박은 가이드 벽을 따라 계속 전진하면서 롤러와의 접촉을 유지할 수 있었습니다. 움직이는 선체에 대해 고무 표면이 고정되도록 강제하는 대신 롤러는 선박 이동 방향으로 회전하여 슬라이딩 상호 작용을 줄이고 반복적인 접촉을 롤러 원주에 분산시킵니다.
| 제품명 | 롤러 펜더 |
| 재료 | 고밀도 NR/NBR/SBR |
| 온도 | -30°C ~ 70°C |
| 비중 | 1.45g/cm3 |
| 강함 | 3MPA |
| 경도 | 65 ± 5 쇼어 A |
| 연장 | ≥300% |
| 크기 | D1080-2900mm |
| 패키지 | 팔레트로, 판지로, 철 케이지로 |
| 색상 | 검정색, 필요에 따라 |
| 자격증 | CE, ROHS, REACH, SGS, MSDS, ISO9001 |
| 경험 | 32년 |
| 시장 | 북미, 아시아, 유럽, 남미, 호주, 아프리카 |
| 지불 | 은행 송금, 30% T/T, 선적 전 잔액, L/C |
| 모델번호 | A [mm] | B [mm] | C [mm] | D [mm] | E [mm] | G [mm] | 흠] | J [mm] | K [mm] | L [mm] |
|---|---|---|---|---|---|---|---|---|---|---|
| HM-RF1080 | 1250 | 1150 | 610 | 1080 | 1150 | 220 | 460 | 800 | 340 | 60 |
| HM-RF1450 | 1530 | 1400 | 740 | 1320 | 1450 | 260 | 510 | 950 | 400 | 75 |
| HM-RF1500 | 1600 | 1450 | 765 | 1370 | 1500 | 270 | 610 | 1000 | 425 | 75 |
| HM-RF1900 | 2050년 | 1850년 | 975 | 1750년 | 1900 | 350 | 690 | 1250 | 500 | 125 |
| HM-RF2100 | 2300 | 2100 | 1110 | 1980년 | 2100 | 400 | 765 | 1400 | 550 | 150 |
| HM-RF2700 | 3000 | 2700 | 1425 | 2550 | 2700 | 500 | 895 | 1800 | 700 | 200 |
