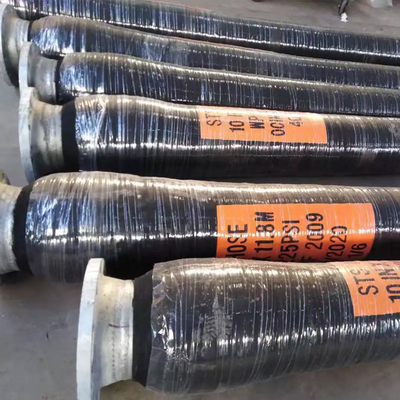

OCIMF 표준 STS 오일 호스 15Bar 천연 고무 오일 방지 흑색 컬러 ANSI150
기술
이 배경으로, DOCKFENDER로부터의 STS 호스는 안전 STS 전송 조작을 위한 지지체 제품으로서 인기있게 되었습니다. 도착하는 DOCKFENDER에 의한 근해 사용이 선장들로부터 누가 제품에 대한 운영 상태와 요구를 아주 잘 안다고 충고하기 때문에 그들은 특별히 설계됩니다. 안전 국외 운영을 위한 정장인 것을 목표하는 STS 호스의 설계 개념이 다음과 같습니다.
A. 과중한 업무 설계 - 운영 압력에 대한 압착힘의 안전 요인은 5 이상일 것입니다 즉, 그들의 최소 폭발 압력이 1250 psi (운영 압력 250 psi Ｘ 5) 입니다.
비. 어떤 영구 변형 - 호스가 운영 동안 경미한 진공에 의해 거친 굽힘과 변형에 의해 결함을 얻을 지라도 나선 와이어 무료 시공 변형은 영구히 남지 않을 것입니다.
Ｃ. 전기적으로 반연속적입니다.
구조
튜브 : 오일 방지 NBR와 종합적 고무 내장 튜브. 유체와 근무 조건에 대한 장기 반대자라는 것 화학적이고 물성과 고무 화합물의 인너 레이어.
보강 : 스테인레스 강 나선과 고장력 직물로 만들어지는 꼬거나 나선형 보강. 고압을 지니지만 호스의 유연성을 허락하기 위한 나선형 매우 대단히 장력 강선.
바깥 커버 : 오일과 내기후성 합성 고무 바깥 커버. 주변 조건과 가공 변형에 대해 보강을 보호하기 위한 화학적이고 물성과 고무 화합물의 외층.
플랜지처리되세요 : ANSI150 아연 PLATED 플랜지 피팅이 일반적으로 펌프, 모터와 실린더에 고압력 호우스를 연결해서 전세계에 사용되며, 그 곳에서 호스 조립체는 큰 가압 짐주기를 받습니다. 안전한 유동적인 핸들링을 위한 ANSI B16.5 클래스 150 플랜지. 최소 작동자 간섭으로 안전하고 쉬운 것을 위해 설계됩니다.
상술
| 상품 이름 | OCIMF 표준 STS 오일 호스 15Bar 천연 고무 오일 방지 흑색 컬러 ANSI150 |
| 브랜드명 | 독펜더 |
| 모델 번호 | DF-STS8IN |
| 재료 | 고성능 천연 고무 |
| 표준 | EN1765, OCIMF2009 |
| 사이즈 |
지름 : 8 -12 길이 : ≤ 12.2m |
| 동작 압력 | 15bar-21bar |
| OEM / ODM | 이용 가능합니다 |
| 허용규준 | ISO2768 Ｍ 또는 ISO3302-1:2014 클래스 M2 |
| 용법 | 배가 전송, 플랫폼 원유 로딩 언로딩을 수송합니다 |
| 증명서 | DNV BV CCS LR ABS |
| 색 | 고객들의 요구조건 |
| 내경 | 6 내지 16 |
| 설계 압 | 15 내지 21 바 |
| 맥스. 이용 가능한 길이 | 최고 12.2까지 Ｍ (40ft) |
| 디자인 | 하드월 또는 반영 |
| 전기적으로 | 불연속적인 연속적인 / |
특징
1. 높은 반동 복원성.
2. 커스텀-빌트 집회.
3. 짜맞춘 결합.
4. 영구적 브랜딩.
애플리케이션
● 함대함과 십-투-쇼어
● LNG 크기는 이동합니다
● LNG 벙커링
또한 증기 리턴 라인에 적합한 ●
장점
마무리
50%의 최대 방향족 함유량으로 원유와 다른 액체 석유 기반을 둔 제품을 운반하기 위한 검은 니트릴 고무. 온도 범위 -20' +80에 대한 Ｃ' Ｃ (176' Ｆ에 대한 -4' Ｆ).
커플링 시스템
활성화한 ASTM A105 ANSI B16.5 150lb 부낸표면 슬립-온과 짜맞춘 가황처리된 탄소강 젖꼭지는 네크 플렌지를 용접했거나 용접합니다. 다른 드릴링은 이용 가능합니다.
보강
압력과 내피로성과 반동 복원성을 주는 고강도 종합적 타이어 코드의 다층 ; 호스가 작동 동안 발생할지도 모르는 일시적 킨킹 뒤에 그것의 원형 단면과 성능 특성을 재개한다는 것을 보증하기. 전기적으로 이용 가능하 연속적이거나 불연속적입니다.
품질 보증
A486 오일 호스는 BSEN 1765:2004 타입 L15와 OCIMF STS 전송 가이드에 대한 인가에서 설계됩니다. 증거는 핵실험과 재료 증명서가 발표된 채로 1.5 Ｘ 동작 압력에 시험을 받았습니다.
