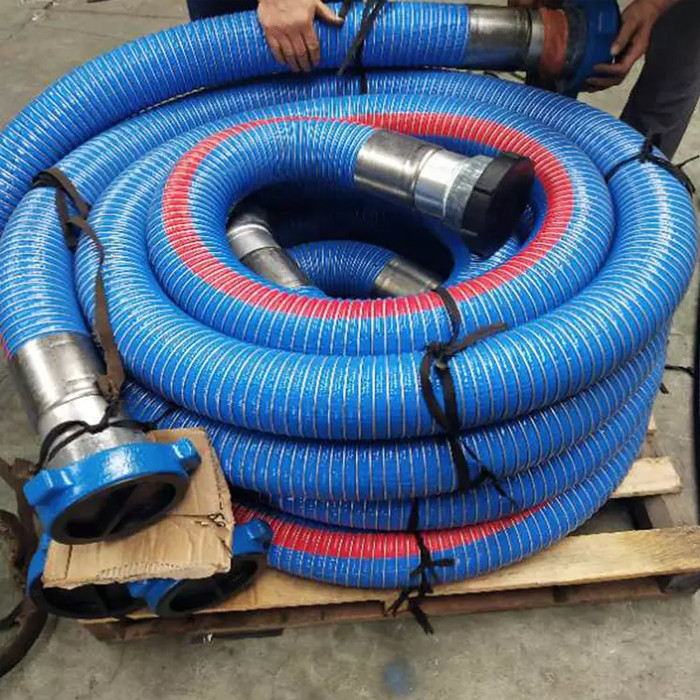

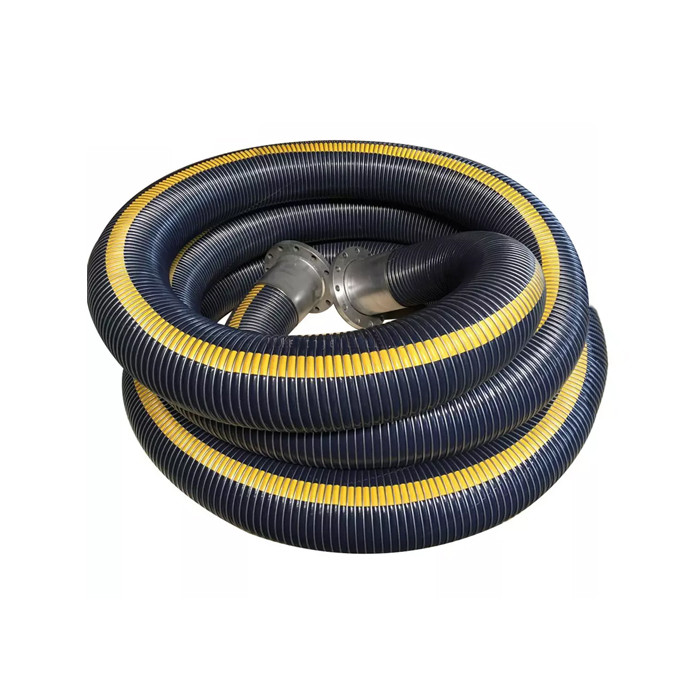

유가 열전달에의 EN13766 상술 STS 호스 탄력적 고압 21Bar
기술
멀티-LNG 하얗 혼합적이 STS 호스는 특별히 -164' Ｃ의 온도에 있는 LNG이 적하될 선박 운항에 대한 선박과 같은 어려운 상태에서 근해 사용을 위해 설계됩니다. 복합체 STS 호스는 측면이고 직렬 하역에 의해 면과 같은 다른 작동에서 사용될 수 있습니다. 이러한 호스는 로딩 아암과 탄력적 파이프라인 시스템과 같은 다른 전송 시스템과 결합하여 증기 리턴 라인으로서 또한 적당합니다.
STS 호스는 DNV-GL, EN 1474-II에 따르면 프랑스선급협회 (BV)와 미국선급협회 (ABS)와 EN 12434와 같은 여러 계급사회에 의해 증명됩니다. 이러한 호스는 전세계에 EN 1474-III 인증 시스템에서 사용될 준비가 됩니다. 멀티-LNG 하얗 혼합적이 STS 호스가 믿을 만하다는 것을 TNO와 쉘과 확대된 시험 프로그램과 실무 경험의 다년은 증명했습니다. 그들이 선박 전송 조작에 근해 LNG 선박을 포함하는 모든 약간 동적 조건에 사용하도록 또한 안전한 것의 옆에.
상술
| 상품 이름 | 유가 열전달에의 EN13766 상술 STS 호스 탄력적 고압 21Bar |
| 브랜드명 | 독펜더 |
| 모델 번호 | DF-ST10IN |
| 재료 | 최고 수준 PTFE |
| 표준 | EN13765/EN13766 |
| 안전 요인 | 6:1 |
| 처리 서비스 | 몰딩 |
| 성능 | 내노화성, 내오존 특성, 오일 저항 |
| 색 | 어떠한 색도 괜찮습니다 |
| 도면 포맷 | 생산의 디자인에 따른 에바일러블 |
| 패키지 | 안쪽 플라스틱 봉지 ; 외부 -표준 팔레트, 나무 상자 또는 당신의 수요로서 |
| 용법 | 멀티-푸르포세-터미널스, 로로 경사로, 여객 선 터미널, 바지 |
| 서비스 | 전문적 수출 판매에 의해 제공된 따뜻하고 빠른 응답 서비스는 미국, 유럽, 오스트레일리아와 다른 나라에 대한 수출을 취급하는 것의 오랜 세월의 경험과 팀을 짭니다. |
| 모델 | 차원 | 동작 압력 | 안전 요인 | 굴곡 반경 | 중량 | 길이 | ||
| 복합체 | [밀리미터] | [조금씩 움직이세요] | [바] | [psi] | [킬로그램] | [m] | ||
| DF-CH20 | 20 | 3/4" | 16 | 230 | 6:1 | 80 | 0.8 | 40 |
| DF-CH25 | 25 | 1" | 16 | 230 | 6:1 | 100 | 1 | 40 |
| DF-CH32 | 32 | 11/4" | 16 | 230 | 6:1 | 125 | 1.3 | 40 |
| DF-CH40 | 40 | 11/2" | 16 | 230 | 6:1 | 140 | 1.5 | 40 |
| DF-CH50 | 50 | 2" | 16 | 230 | 6:1 | 180 | 2.5 | 40 |
| DF-CH65 | 65 | 21/2" | 16 | 230 | 6:1 | 200 | 3.3 | 40 |
| DF-CH80 | 80 | 3" | 16 | 230 | 6:1 | 260 | 4 | 40 |
| DF-CH100 | 100 | 4" | 16 | 230 | 6:1 | 380 | 6.8 | 40 |
| DF-CH125 | 125 | 5" | 16 | 230 | 6:1 | 440 | 9.2 | 40 |
| DF-CH150 | 150 | 6" | 16 | 230 | 6:1 | 500 | 13.2 | 40 |
| DF-CH200 | 200 | 8" | 16 | 230 | 6:1 | 750 | 18 | 40 |
| DF-CH250 | 250 | 10" | 16 | 230 | 6:1 | 900 | 26 | 25 |
| *Note : 다양한 크기는 요구조건에 따라 맞춤화될 수 있습니다. | ||||||||
특징
1. EN13765와 13766으로 완전히 순응합니다.
2. 매우 탄력적이고 작은 굴곡 반경.
3. 화학적 오일 저항.
4. 선택적인 스테인레스 강 / HDG 결합 / 플랜지.
애플리케이션
● 함대함과 십-투-쇼어
● LNG 크기는 이동합니다
● LNG 벙커링
또한 증기 리턴 라인에 적합한 ●
● 오일 탱커
장점
호스 조립체
사용된 종종 위험한 교통기관 때문에 그것은 저 복합 호스에게 단지 적당히 고정된 맞춤으로 사용되어야 하기를 권고합니다. 복합 호스는 정상적으로 와이어 거품발생된 방법에 의해 또는 외부 주름에 의해 적합해집니다. 모든 호스는 6 내지 1 안전 요인을 가지고 있습니다.
테스트
모든 호스 조립체는 최대가 압박으로 일하기를 권고한 1.5 번에 유체정영학적으로 시험되고 다음마다 연속성을 확인하기 위해 전기적으로 시험된 압박이어야 합니다
- AS2683, AS2594, AS1180, AS2117
- BSEN13765 :2010년, BS5842 :1980
- EN13766 :2010년, EN ISO 8031:2009, EN ISO 1402년

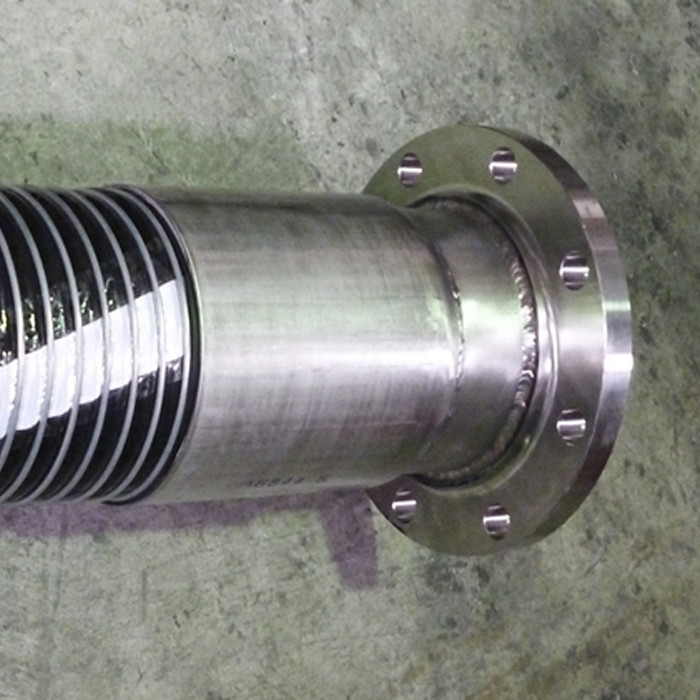

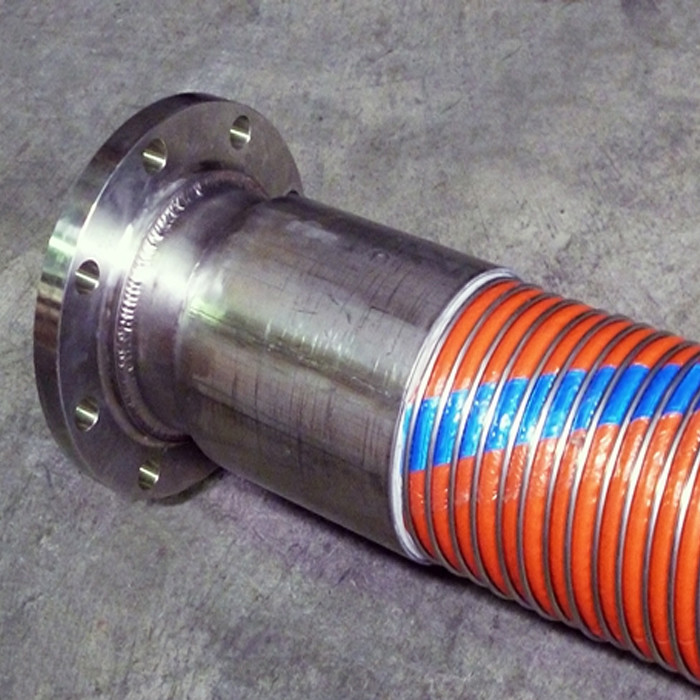

맞춤
다양한 맞춤은 캠록, 나사 조임 이음, 플랜지 기타 등등과 같이 공급될 수 있습니다.
소재 맞춤 - 스테인레스 강, 알루미늄, 관습.
