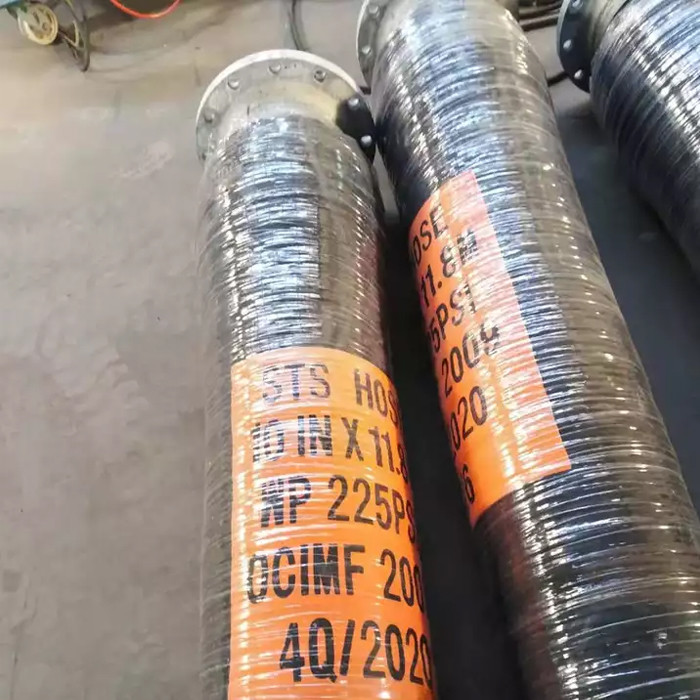

OCIMF2009 공인된 STS 오일 호스 주문 제작된 NBR 10 " 15Bar 산업적 고압
기술
1990년에, STS 호스의 신형은 근해 STS 열전달을 위한 고유의 요구 사항을 충족시키기 위해 개발되었습니다. 충돌 STS 호스가 국제 표준화 기준 (ISO), 영국 공업 규격 (BS) 또는 유럽 표준 (EN)와 같은 어떠한 국제적으로 인식 표준에도 따르지 않는다는 것을 주의하는 것이 중요합니다. 제조들은 일반적으로 석유 흡수를 위한 고무 호스 조립품과 의회를 위한 방출 서비스를 OCIMF 2009와 BS EN 1765와 정렬합니다.
구조
튜브 : 오일 방지 NBR와 종합적 고무 내장 튜브. 유체와 근무 조건에 대한 장기 반대자라는 것 화학적이고 물성과 고무 화합물의 인너 레이어.
보강 : 스테인레스 강 나선과 고장력 직물로 만들어지는 꼬거나 나선형 보강. 고압을 지니지만 호스의 유연성을 허락하기 위한 나선형 매우 대단히 장력 강선.
바깥 커버 : 오일과 내기후성 합성 고무 바깥 커버. 주변 조건과 가공 변형에 대해 보강을 보호하기 위한 화학적이고 물성과 고무 화합물의 외층.

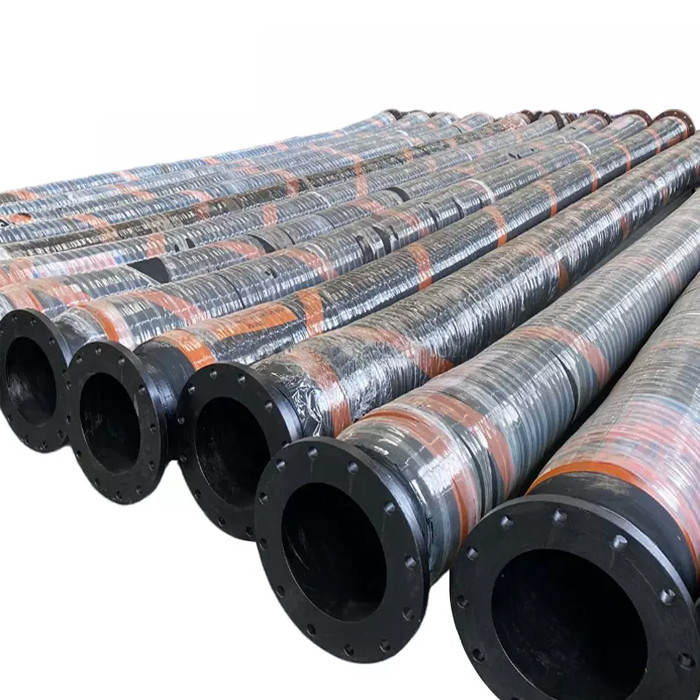

플랜지처리되세요 : ANSI150 아연 PLATED 플랜지 피팅이 일반적으로 펌프, 모터와 실린더에 고압력 호우스를 연결해서 전세계에 사용되며, 그 곳에서 호스 조립체는 큰 가압 짐주기를 받습니다. 안전한 유동적인 핸들링을 위한 ANSI B16.5 클래스 150 플랜지. 최소 작동자 간섭으로 안전하고 쉬운 것을 위해 설계됩니다.
상술
| 상품 이름 | OCIMF2009 공인된 STS 오일 호스 주문 제작된 NBR 10 " 15Bar 산업적 고압 |
| 브랜드명 | 독펜더 |
| 모델 번호 | DF-STS10IN |
| 재료 | 고성능 천연 고무, NBR |
| 표준 | EN1765, OCIMF2009 |
| 동작 압력 | 15-21 바 |

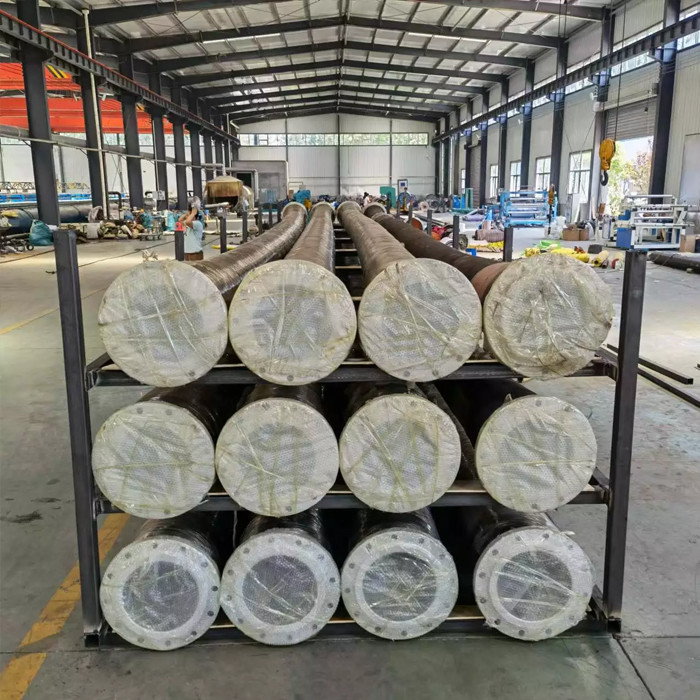

| 패키지 | 플라스틱 백 + 철골 |
| 특징 | 탄력적, 오일과 UV 반대자 |
| 부분 | 오일 전송 |
| 용법 | 우주 수송 시스템에 대해 / 플랫폼 오일은 이동합니다 |
| 증명서 | DNV BV CCS LR ABS |
| 색 | 고객들의 요구조건 |
| 작동 온도 | -15 온도 내지 200 급 |
| 내경 | 6 내지 16 |
| 설계 압 | 15 내지 21 바 |
| 맥스. 이용 가능한 길이 | 최고 12.2까지 Ｍ (40ft) |
| 디자인 | 하드월 또는 반영 |

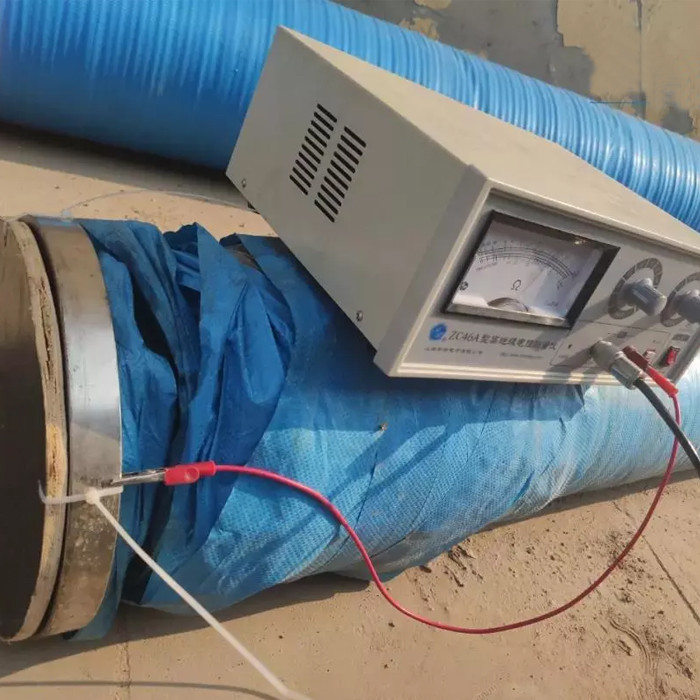

| 전기적으로 | 불연속적인 연속적인 / |
특징
1. 높은 반동 복원성.
2. 커스텀-빌트 집회.
3. 짜맞춘 결합.
4. 영구적 브랜딩.
애플리케이션
● 함대함과 십-투-쇼어
● LNG 크기는 이동합니다
● LNG 벙커링
또한 증기 리턴 라인에 적합한 ●
장점
마무리
50%의 최대 방향족 함유량으로 원유와 다른 액체 석유 기반을 둔 제품을 운반하기 위한 검은 니트릴 고무. 온도 범위 -20' +80에 대한 Ｃ' Ｃ (176' Ｆ에 대한 -4' Ｆ).
커플링 시스템
활성화한 ASTM A105 ANSI B16.5 150lb 부낸표면 슬립-온과 짜맞춘 가황처리된 탄소강 젖꼭지는 네크 플렌지를 용접했거나 용접합니다. 다른 드릴링은 이용 가능합니다.
보강
압력과 내피로성과 반동 복원성을 주는 고강도 종합적 타이어 코드의 다층 ; 호스가 작동 동안 발생할지도 모르는 일시적 킨킹 뒤에 그것의 원형 단면과 성능 특성을 재개한다는 것을 보증하기. 전기적으로 이용 가능하 연속적이거나 불연속적입니다.
품질 보증
A486 오일 호스는 BSEN 1765:2004 타입 L15와 OCIMF STS 전송 가이드에 대한 인가에서 설계됩니다. 증거는 핵실험과 재료 증명서가 발표된 채로 1.5 Ｘ 동작 압력에 시험을 받았습니다.
